Components [03/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

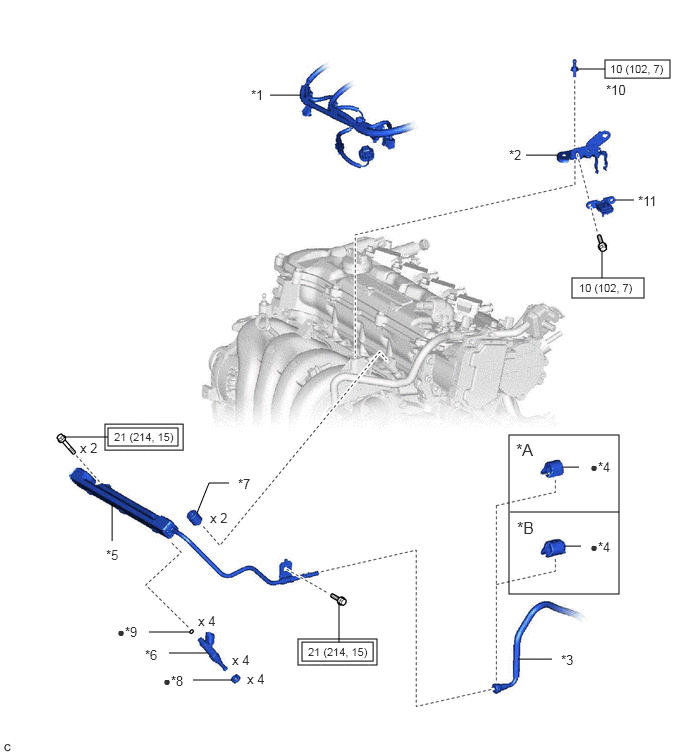

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for TMC Made | *B | for TMMMS Made |
| *1 | ENGINE WIRE | *2 | VACUUM SENSOR BRACKET |
| *3 | FUEL TUBE SUB-ASSEMBLY | *4 | NO. 2 FUEL PIPE CLAMP |
| *5 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *6 | FUEL INJECTOR ASSEMBLY |
| *7 | NO. 1 DELIVERY PIPE SPACER | *8 | INJECTOR VIBRATION INSULATOR |
| *9 | O-RING | *10 | ENGINE COVER JOINT |
| *11 | E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR) | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |
