Components [03/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Fuel Tank (W/O Canister Pump Module) Replacement Components With Torque Specifications [03/2019 - 11/2022] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Cover | *B | for Type A |
| *C | for Type B | - | - |
| *1 | REAR FLOOR SIDE MEMBER COVER LH | *2 | REAR FLOOR SIDE MEMBER COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

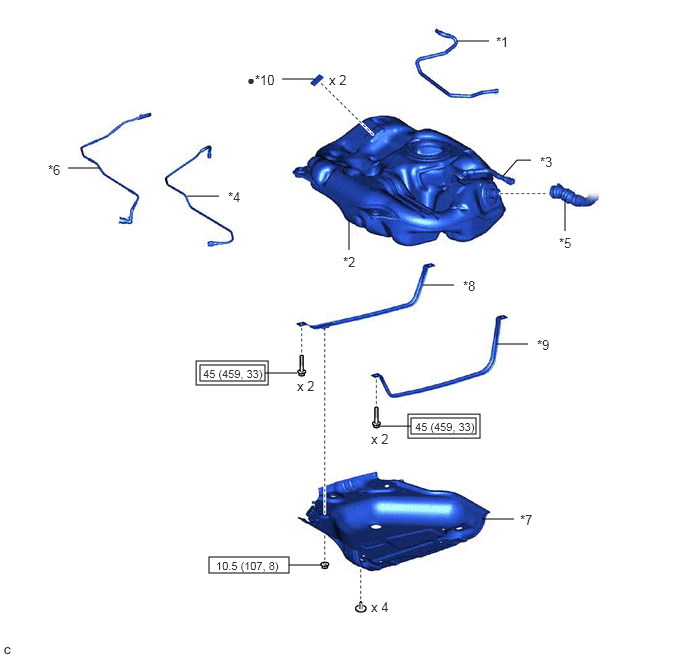

Fig 2: Fuel Tank (W/O Canister Pump Module) Replacement Components With Torque Specifications [03/2019 - 11/2022] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHARCOAL CANISTER OUTLET HOSE | *2 | FUEL TANK ASSEMBLY |
| *3 | FUEL TANK BREATHER TUBE | *4 | FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *5 | FUEL TANK TO FILLER PIPE HOSE | *6 | NO. 1 FUEL EVAPORATION TUBE SUB-ASSEMBLY |
| *7 | NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY | *8 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY RH |
| *9 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY LH | *10 | NO. 2 FUEL TANK CUSHION |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |
