Components [03/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

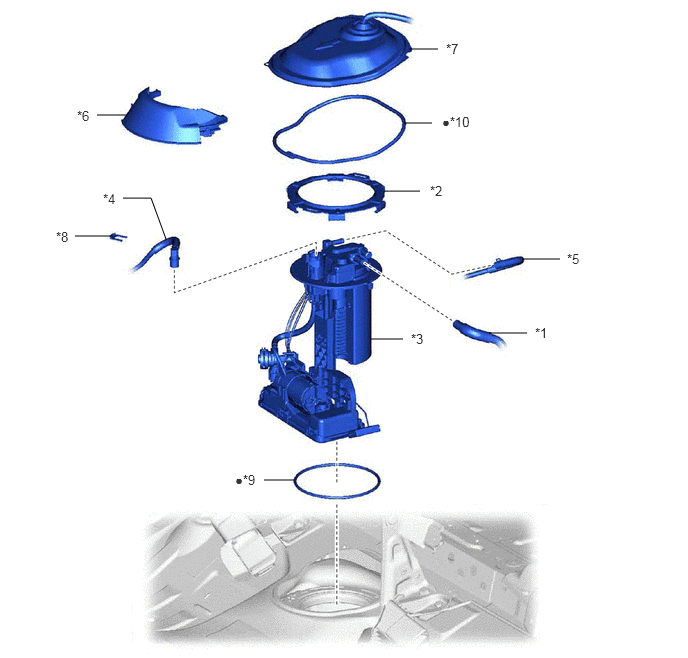

| Callout |
Description |
Callout |
Description |
| *1 |
CHARCOAL CANISTER OUTLET HOSE |
*2 |
FUEL PUMP GAUGE RETAINER |
| *3 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
*4 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *5 |
NO. 1 FUEL EVAPORATION TUBE SUB-ASSEMBLY |
*6 |
NO. 1 FUEL TUBE CLAMP |
| *7 |
REAR FLOOR SERVICE HOLE COVER |
*8 |
TUBE JOINT CLIP |
| *9 |
FUEL SUCTION TUBE SET GASKET |
*10 |
BUTYL TAPE |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

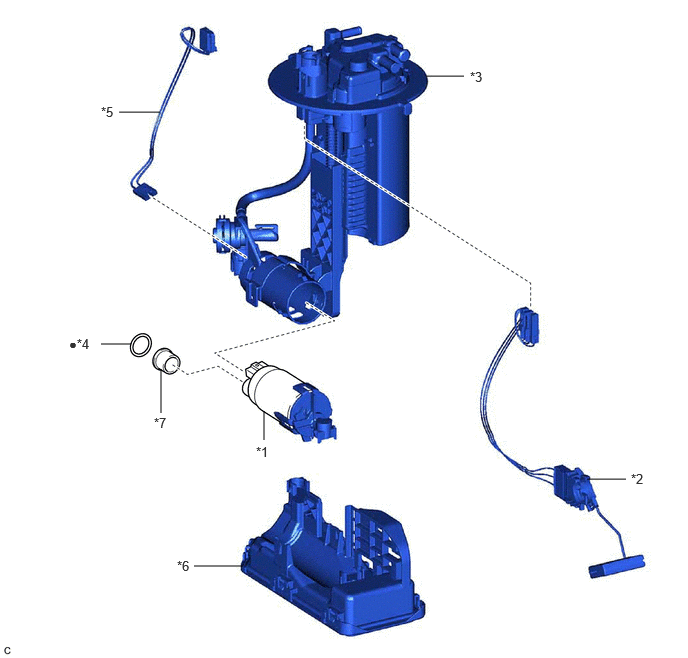

| Callout |
Description |
Callout |
Description |
| *1 |
FUEL PUMP |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
| *3 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
*4 |
O-RING |
| *5 |
FUEL PUMP HARNESS |
*6 |
FUEL SUB-TANK SUB-ASSEMBLY |
| *7 |
FUEL PUMP SPACER |
- |
- |
| • |
Non-reusable part |
- |
- |
