Components [01/2019 - 03/2019]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

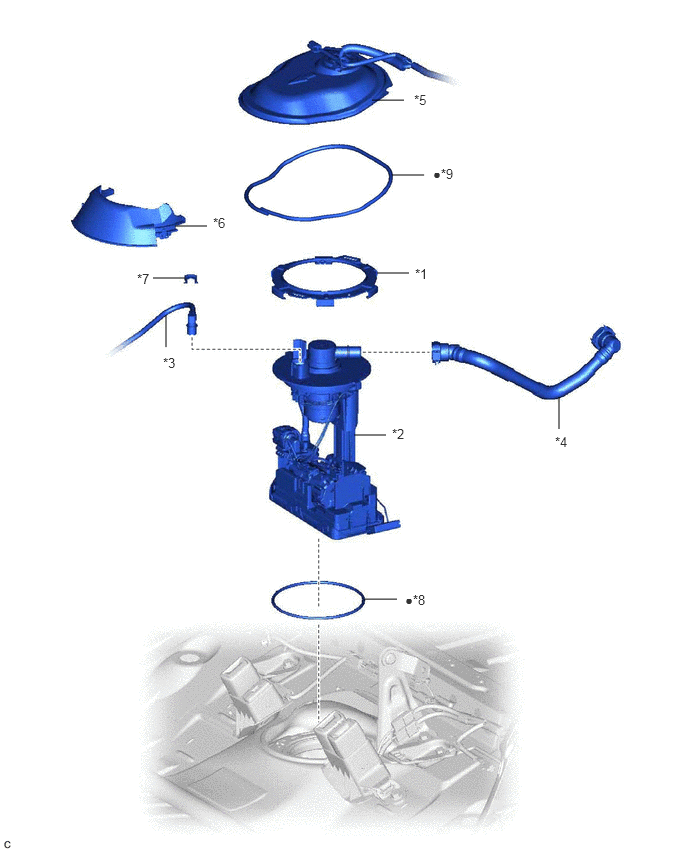

| Callout |
Description |
Callout |
Description |
| *1 |
FUEL PUMP GAUGE RETAINER |
*2 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
*4 |
FUEL TANK VENT HOSE SUB-ASSEMBLY |
| *5 |
REAR FLOOR SERVICE HOLE COVER |
*6 |
NO. 1 FUEL TUBE CLAMP |
| *7 |
TUBE JOINT CLIP |
*8 |
FUEL SUCTION TUBE SET GASKET |
| *9 |
BUTYL TAPE |
- |
- |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Callout |
Description |
Callout |
Description |
| *1 |
FUEL PUMP |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
| *3 |
FUEL SUB-TANK SUB-ASSEMBLY |
*4 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
| *5 |
NO. 2 FUEL SUCTION SUPPORT |
*6 |
FUEL PUMP HARNESS |
| *7 |
O-RING |
*8 |
FUEL PUMP SPACER |
| • |
Non-reusable part |
- |
- |
