Parts Location [04/2020 - 09/2022]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, and 2020 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

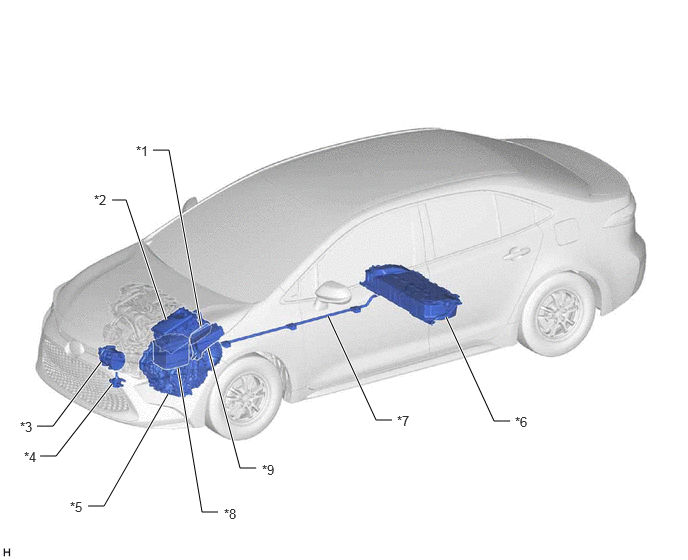

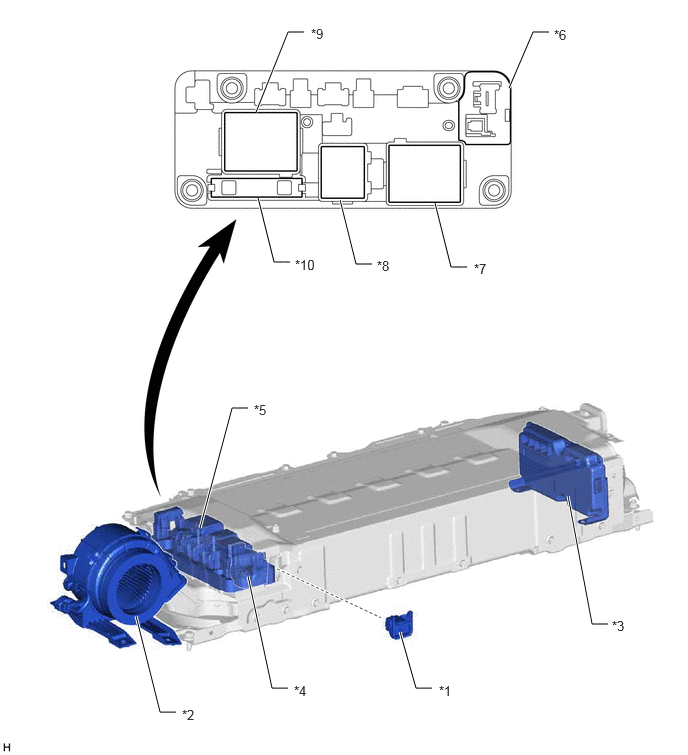

| *1 | ECM | *2 | INVERTER WITH CONVERTER ASSEMBLY |
| *3 | COMPRESSOR WITH MOTOR ASSEMBLY | *4 | INVERTER WATER PUMP ASSEMBLY |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | HV BATTERY |
| *7 | HV FLOOR UNDER WIRE | *8 | AUXILIARY BATTERY |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - NO. 1 INTEGRATION RELAY - IGCT RELAY - PM-IGCT FUSE - IGCT-IG FUSE - BATT FAN FUSE - INV W/PMP FUSE - PCU FR FUSE |
- | - |

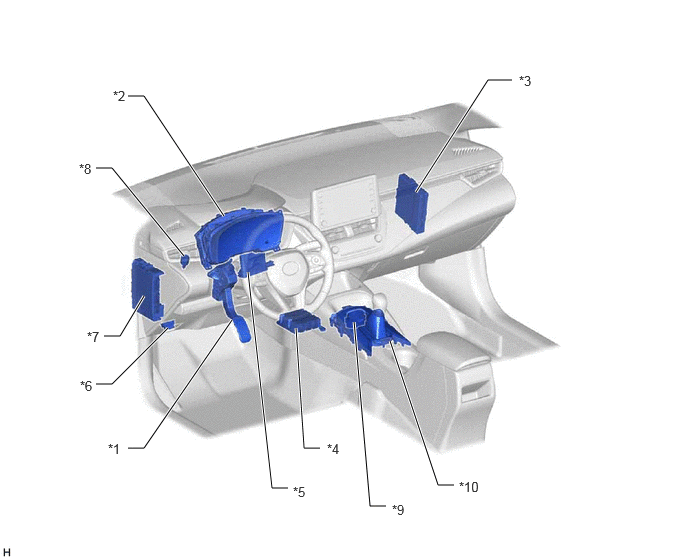

| *1 | ACCELERATOR PEDAL SENSOR ASSEMBLY | *2 | COMBINATION METER ASSEMBLY |
| *3 | HYBRID VEHICLE CONTROL ECU | *4 | AIRBAG SENSOR ASSEMBLY |
| *5 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *6 | DLC3 |
| *7 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE |
*8 | STOP LIGHT SWITCH ASSEMBLY |
| *9 | COMBINATION SWITCH ASSEMBLY - DRIVE MODE SELECT SWITCH - EV DRIVE MODE SWITCH |
*10 | POSITION INDICATOR HOUSING ASSEMBLY |

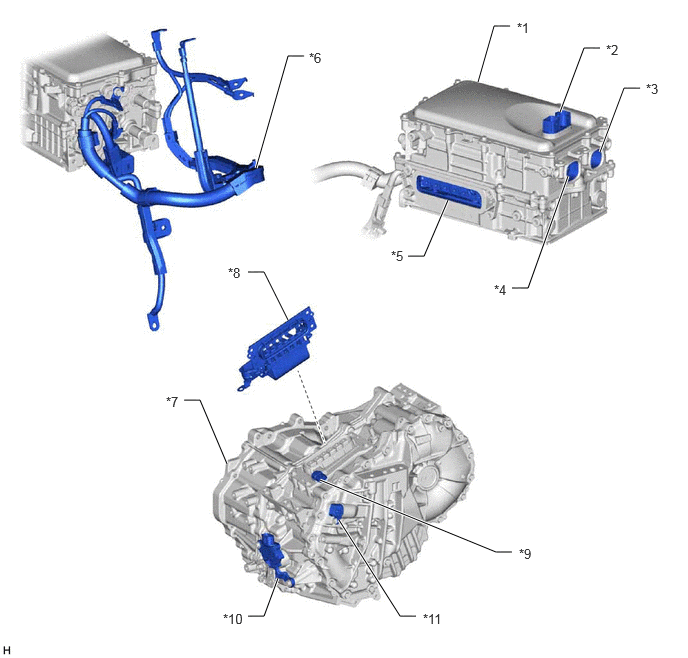

| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | LOW VOLTAGE CONNECTOR |
| *3 | AIR CONDITIONING WIRE CONNECTION | *4 | HV FLOOR UNDER WIRE CONNECTION |
| *5 | MOTOR CABLE CONNECTION | *6 | NO. 3 ENGINE WIRE |
| *7 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *8 | MOTOR CABLE |
| *9 | MOTOR TEMPERATURE SENSOR AND GENERATOR TEMPERATURE SENSOR CONNECTOR | *10 | SHIFT LEVER POSITION SENSOR |
| *11 | MOTOR RESOLVER, GENERATOR RESOLVER AND TRANSMISSION FLUID TEMPERATURE SENSOR CONNECTOR | - | - |
