Parts Location [09/2022 - 11/2022]: Illustration
WARNING: This page is about a different car, the 2023 Toyota GR Corolla and 2023 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

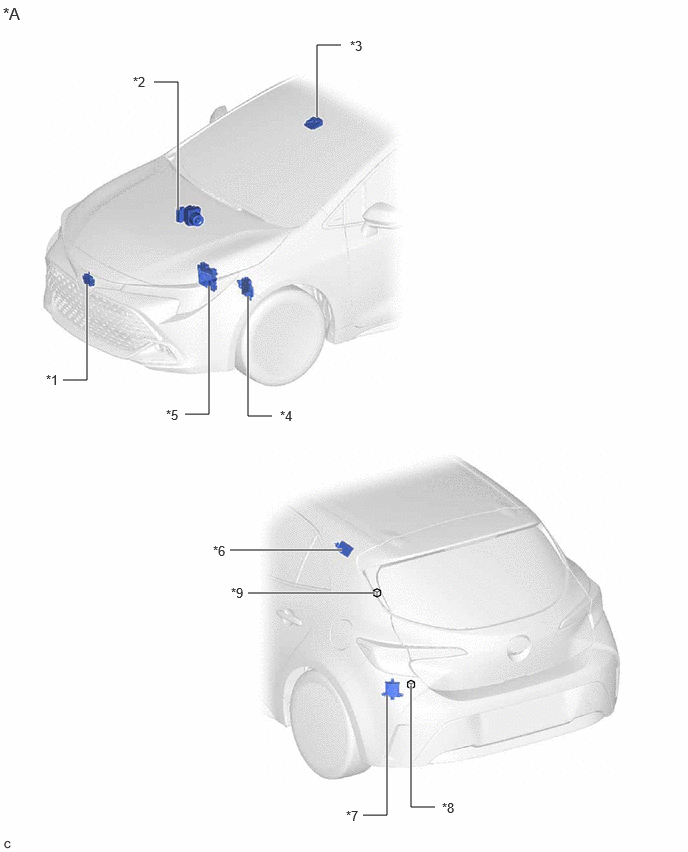

| *A | for Hatchback except G16E-GTS | - | - |
| *1 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | FORWARD RECOGNITION CAMERA | *4 | TCM |
| *5 | ECM | *6 | TIRE PRESSURE WARNING ECU AND RECEIVER |
| *7 | BLIND SPOT MONITOR SENSOR LH (B) (w/ Blind Spot Monitor System) |
*8 | NO. 19 CAN JUNCTION CONNECTOR |
| *9 | CAN JUNCTION TERMINAL | - | - |

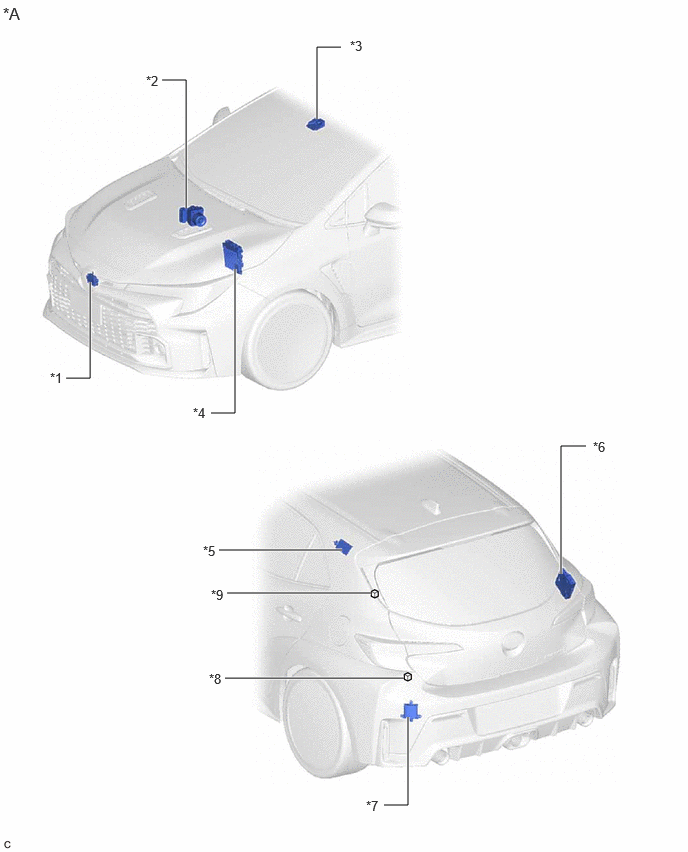

| *A | for G16E-GTS | - | - |
| *1 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | FORWARD RECOGNITION CAMERA | *4 | ECM |
| *5 | TIRE PRESSURE WARNING ECU AND RECEIVER | *6 | 4WD ECU ASSEMBLY |
| *7 | BLIND SPOT MONITOR SENSOR LH (B) (w/ Blind Spot Monitor System) |
*8 | NO. 19 CAN JUNCTION CONNECTOR |
| *9 | CAN JUNCTION TERMINAL | - | - |

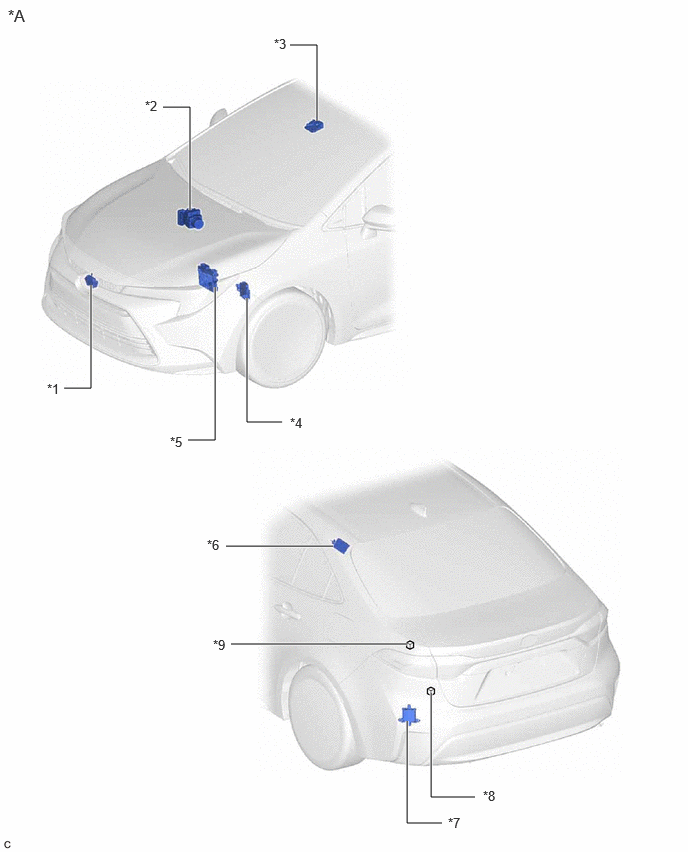

| *A | for Sedan | - | - |
| *1 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | FORWARD RECOGNITION CAMERA | *4 | TCM |
| *5 | ECM | *6 | TIRE PRESSURE WARNING ECU AND RECEIVER (w/ Tire Pressure Warning System) |
| *7 | BLIND SPOT MONITOR SENSOR LH (B) (w/ Blind Spot Monitor System) |
*8 | NO. 19 CAN JUNCTION CONNECTOR |
| *9 | CAN JUNCTION TERMINAL | - | - |

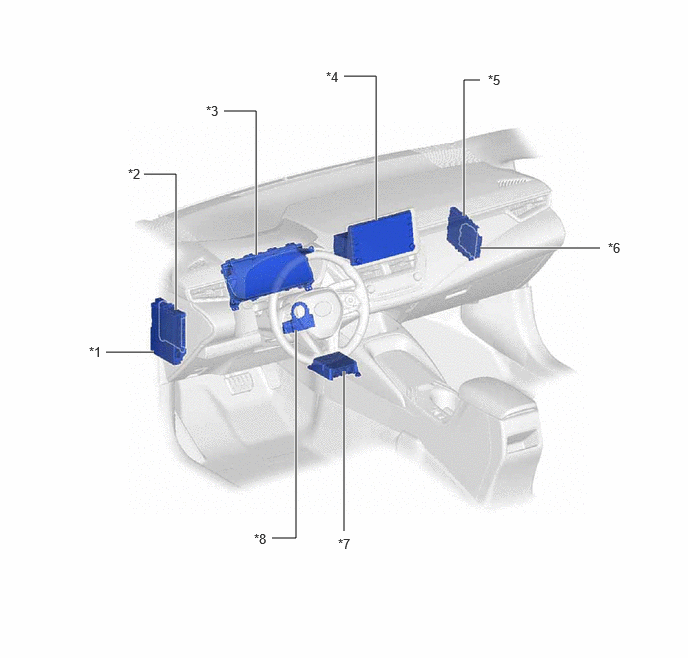

| *1 | POWER DISTRIBUTION BOX ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | COMBINATION METER ASSEMBLY | *4 | RADIO AND DISPLAY RECEIVER ASSEMBLY (w/ Radio and Display Receiver Assembly) |
| *5 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Smart Key System) |
*6 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) |
| *7 | AIRBAG SENSOR ASSEMBLY | *8 | STEERING SENSOR |

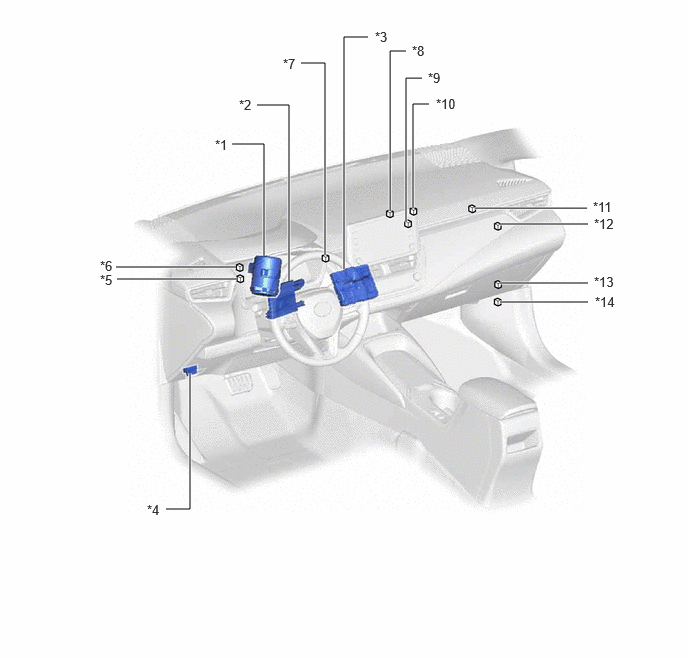

| *1 | POWER STEERING ECU WITH MOTOR ASSEMBLY | *2 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *3 | DCM (TELEMATICS TRANSCEIVER) (w/ Telematics Transceiver) |
*4 | DLC3 |
| *5 | NO. 11 CAN JUNCTION CONNECTOR (except G16E-GTS) |
*6 | NO. 12 CAN JUNCTION CONNECTOR (except G16E-GTS) |
| *7 | NO. 16 CAN JUNCTION CONNECTOR (except G16E-GTS) |
*8 | NO. 15 CAN JUNCTION CONNECTOR |
| *9 | NO. 13 CAN JUNCTION CONNECTOR | *10 | NO. 17 CAN JUNCTION CONNECTOR |
| *11 | NO. 18 CAN JUNCTION CONNECTOR | *12 | NO. 16 CAN JUNCTION CONNECTOR (for G16E-GTS) |
| *13 | NO. 10 CAN JUNCTION CONNECTOR | *14 | OPTION CONNECTOR (BUS BUFFER ECU) |
