Components [01/2019 - 09/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, and 2020 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

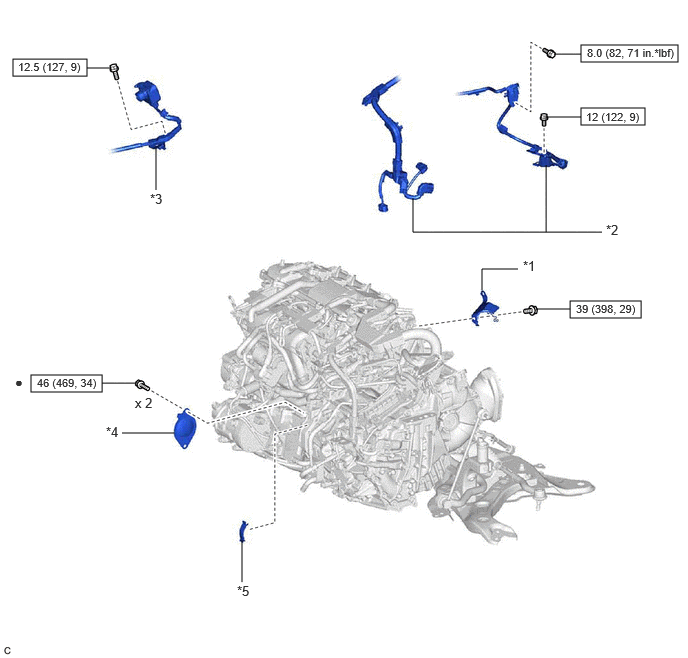

Fig 1: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [01/2019 - 09/2022] (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | WIRE HARNESS CLAMP BRACKET | *2 | ENGINE WIRE |
| *3 | HV AIR CONDITIONING WIRE | *4 | STARTER HOLE INSULATOR |
| *5 | FLYWHEEL HOUSING SIDE COVER | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

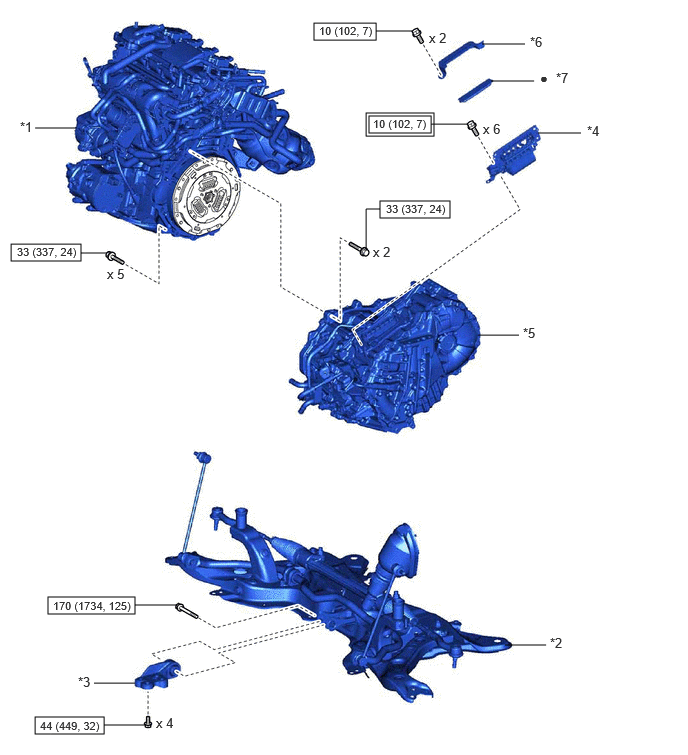

Fig 2: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [01/2019 - 09/2022] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE ASSEMBLY | *2 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY |
| *3 | NO. 2 ENGINE MOVING CONTROL ROD | *4 | MOTOR CABLE |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | CONNECTOR COVER |
| *7 | TERMINAL CAP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

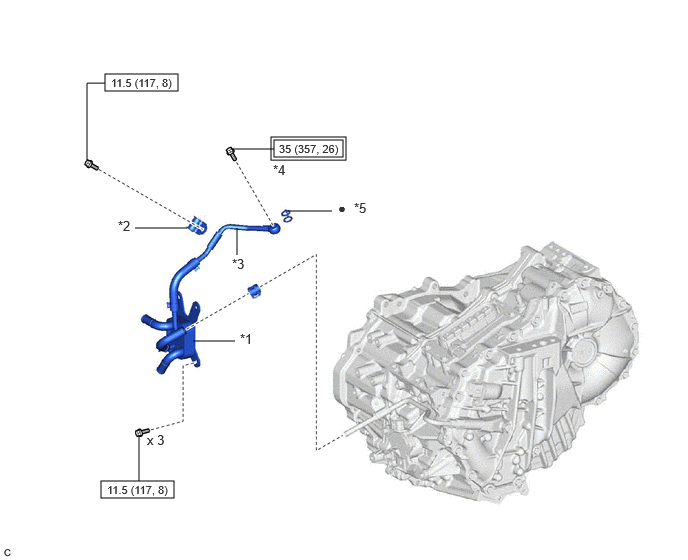

Fig 3: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [01/2019 - 09/2022] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | MOTOR COOLING COOLER | *2 | NO. 1 OIL COOLER TUBE CLAMP |
| *3 | NO. 2 MOTOR COOLING PIPE | *4 | UNION BOLT |
| *5 | GASKET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

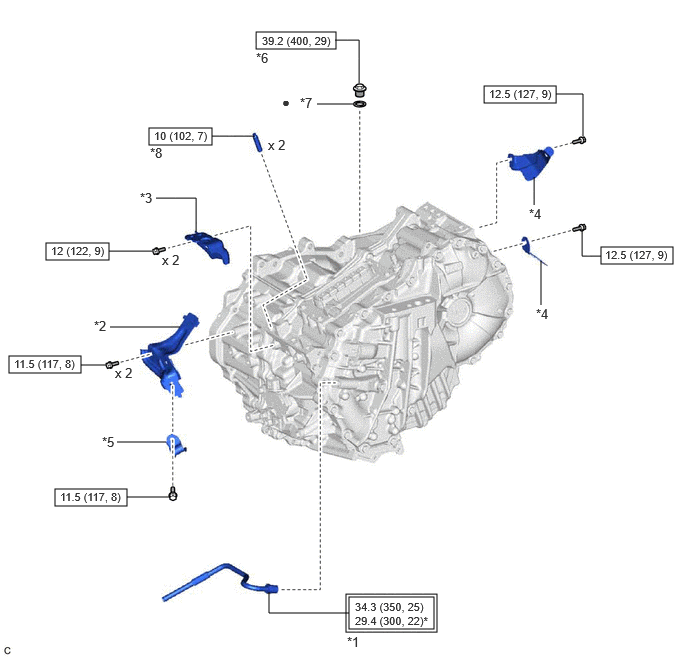

Fig 4: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [01/2019 - 09/2022] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 MOTOR COOLING PIPE | *2 | HOSE BRACKET |
| *3 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | NO. 1 OIL COOLER TUBE CLAMP | *6 | TRANSAXLE HOUSING PLUG |
| *7 | GASKET | *8 | STUD BOLT |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |
