Components [06/2021 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

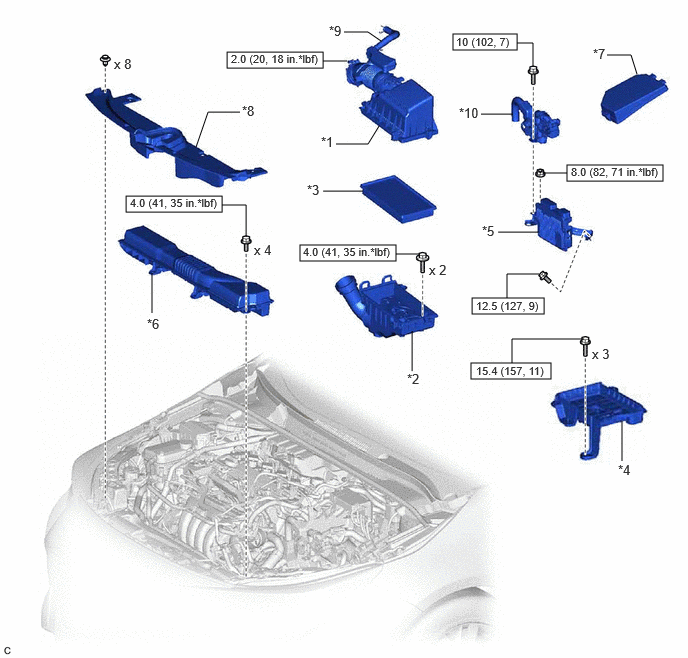

Fig 1: Transmission Control Cable (Except TMC Made) Replacement Components With Torque Specifications [06/2021 - 11/2022] (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | AIR CLEANER CASE SUB-ASSEMBLY |
| *3 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *4 | BATTERY CLAMP SUB-ASSEMBLY |
| *5 | ECM | *6 | INLET NO. 1 AIR CLEANER |
| *7 | NO. 1 RELAY BLOCK COVER | *8 | RADIATOR SUPPORT OPENING COVER |
| *9 | NO. 2 VENTILATION HOSE | *10 | ENGINE WIRE |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

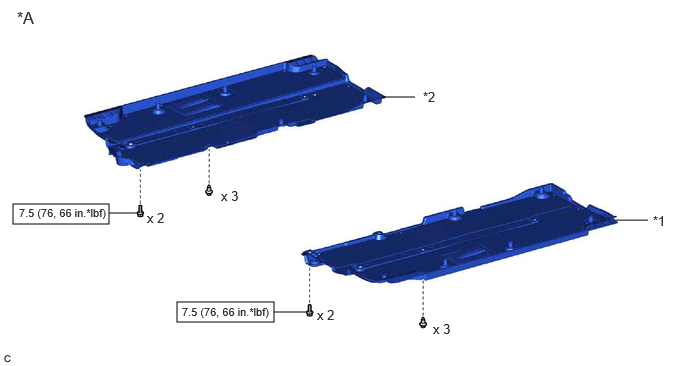

Fig 2: Transmission Control Cable (Except TMC Made) Replacement Components With Torque Specifications [06/2021 - 11/2022] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Cover | - | - |
| *1 | FRONT FLOOR COVER LH | *2 | FRONT FLOOR COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

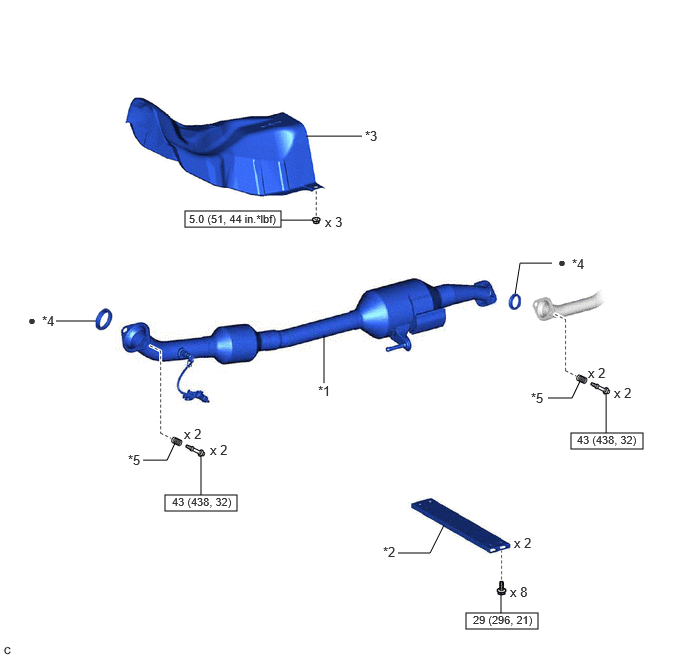

Fig 3: Transmission Control Cable (Except TMC Made) Replacement Components With Torque Specifications [06/2021 - 11/2022] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *2 | FRONT FLOOR CENTER BRACE |
| *3 | FRONT NO. 1 FLOOR HEAT INSULATOR | *4 | GASKET |
| *5 | COMPRESSION SPRING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

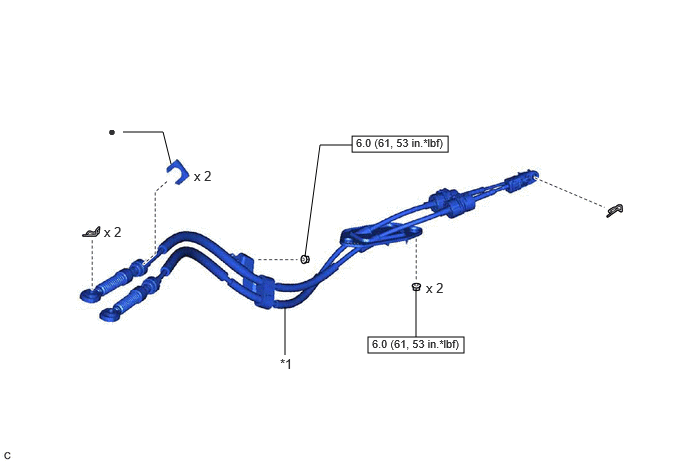

Fig 4: Transmission Control Cable (Except TMC Made) Replacement Components With Torque Specifications [06/2021 - 11/2022] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSMISSION CONTROL CABLE ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
