Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

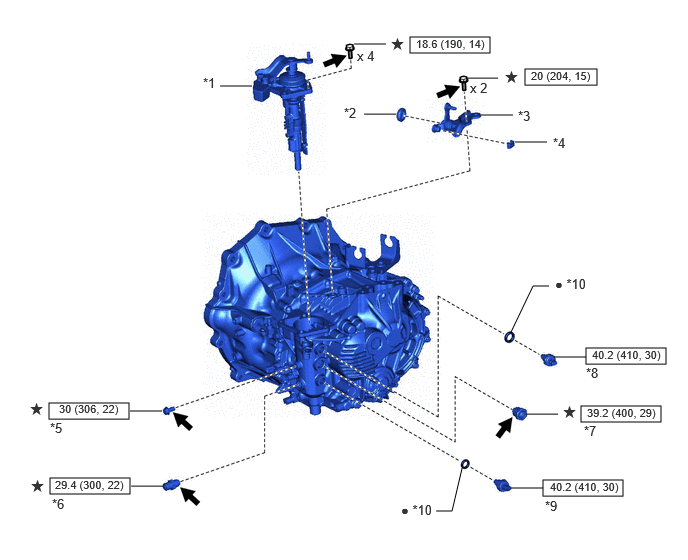

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | SHIFT AND SELECT LEVER ASSEMBLY | *2 | NO. 1 SELECTING BELL CRANK DUST COVER |
| *3 | SELECTING BELL CRANK ASSEMBLY | *4 | CONTROL SHIFT LEVER BUSHING |
| *5 | SHIFT GATE PIN | *6 | NO. 2 LOCK BALL ASSEMBLY |
| *7 | NO. 1 LOCK BALL ASSEMBLY | *8 | BACK-UP LIGHT SWITCH ASSEMBLY |
| *9 | NEUTRAL POSITION SWITCH | *10 | GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1344 | * | Precoated part |

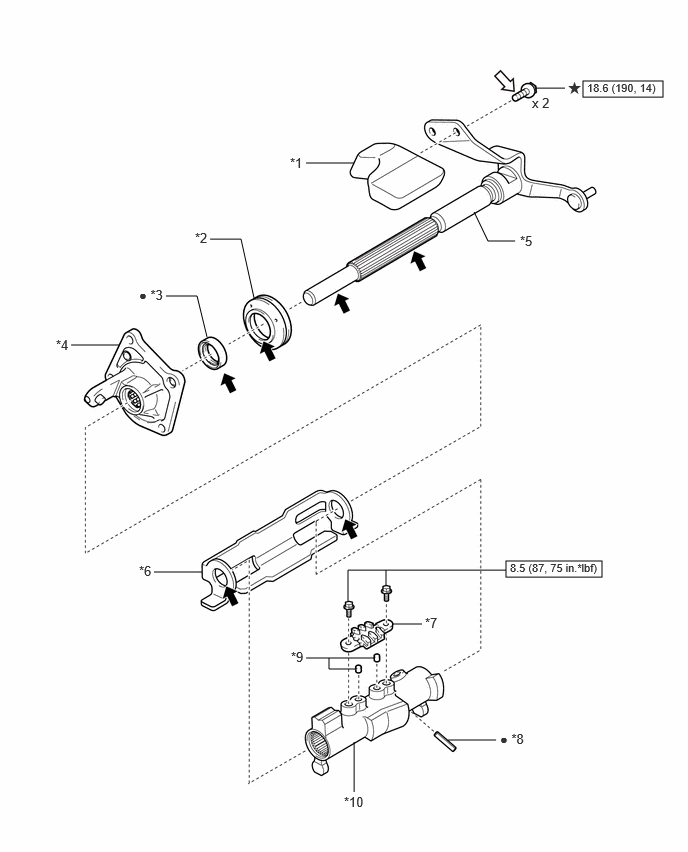

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | SHIFT LEVER DAMPER | *2 | SHIFT AND SELECT LEVER BOOT |
| *3 | CONTROL SHAFT COVER OIL SEAL | *4 | CONTROL SHAFT COVER |
| *5 | SHIFT AND SELECT LEVER SHAFT | *6 | SHIFT INTERLOCK PLATE |
| *7 | SHIFT GATE PLATE | *8 | SLOTTED SPRING PIN |
| *9 | PIN | *10 | NO. 1 SHIFT LEVER INNER |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | Adhesive 1344 | ||
| * | Precoated part | - | - |
