Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

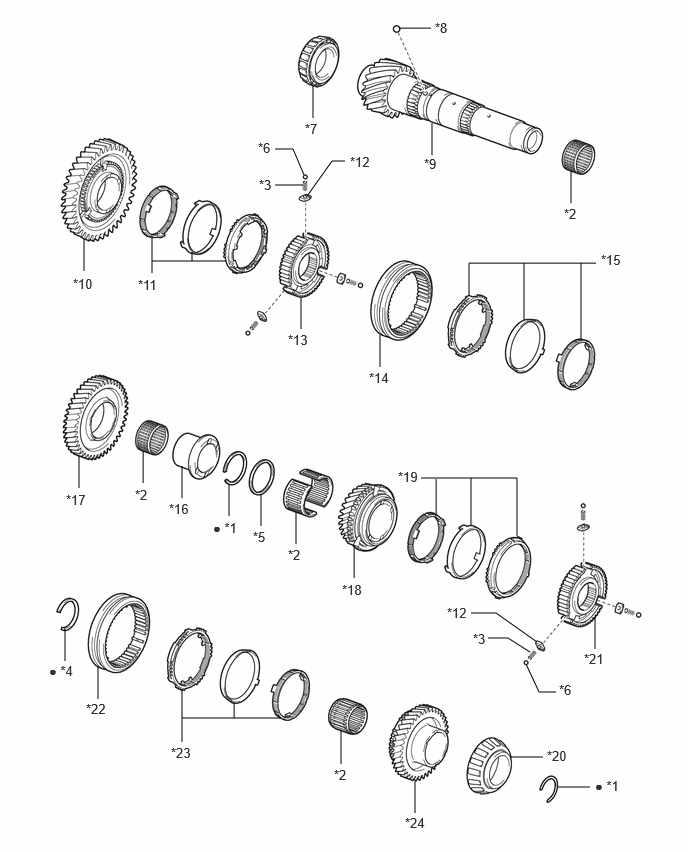

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | OUTPUT SHAFT BEARING SHAFT SNAP RING | *2 | NEEDLE ROLLER BEARING |
| *3 | SYNCHRONIZER SHIFTING KEY SPRING | *4 | SHAFT SNAP RING |
| *5 | SPACER | *6 | BALL |
| *7 | OUTPUT SHAFT FRONT BEARING INNER RACE | *8 | SYNCHROMESH SHIFTING KEY BALL |
| *9 | NO. 1 OUTPUT SHAFT | *10 | 1ST DRIVEN GEAR |
| *11 | 1ST DRIVEN GEAR SYNCHRONIZER RING SET | *12 | NO. 1 SYNCHROMESH SHIFTING KEY |
| *13 | NO. 1 TRANSMISSION CLUTCH HUB | *14 | NO. 1 TRANSMISSION HUB SLEEVE |
| *15 | 2ND DRIVEN GEAR SYNCHRONIZER RING SET | *16 | 2ND DRIVEN GEAR BEARING INNER RACE |
| *17 | 2ND DRIVEN GEAR | *18 | 4TH DRIVEN GEAR |
| *19 | 4TH DRIVEN GEAR SYNCHRONIZER RING SET | *20 | OUTPUT SHAFT REAR BEARING |
| *21 | NO. 2 TRANSMISSION CLUTCH HUB | *22 | NO. 2 TRANSMISSION HUB SLEEVE |
| *23 | 3RD DRIVEN GEAR SYNCHRONIZER RING SET | *24 | 3RD DRIVEN GEAR |
| • | Non-reusable part | - | - |
