Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

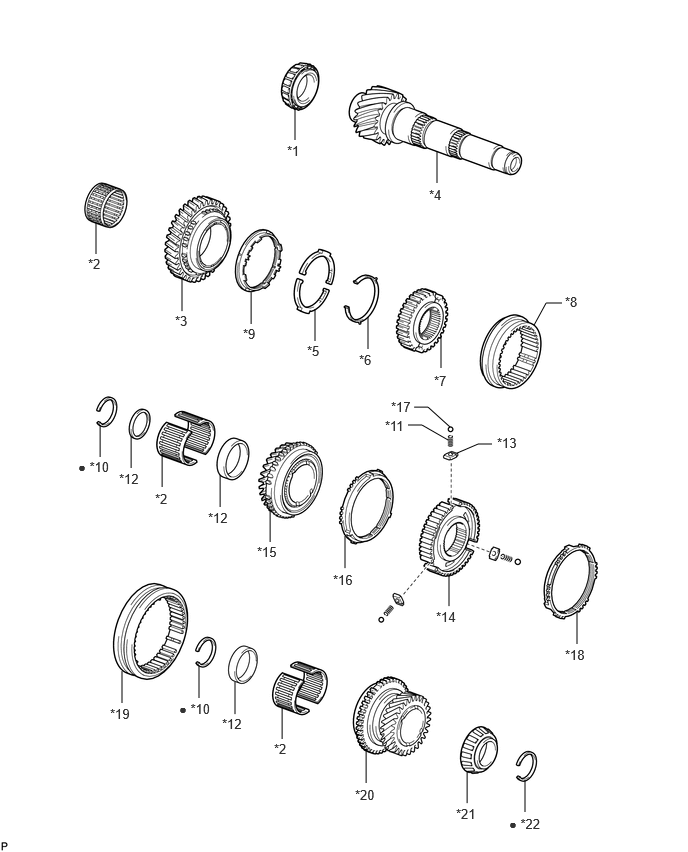

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 2 OUTPUT SHAFT FRONT BEARING | *2 | NEEDLE ROLLER BEARING |
| *3 | REVERSE DRIVEN GEAR | *4 | NO. 2 OUTPUT SHAFT |
| *5 | SHIFTING KEY | *6 | KEY SPRING |
| *7 | NO. 4 TRANSMISSION CLUTCH HUB | *8 | NO. 4 TRANSMISSION HUB SLEEVE |
| *9 | REVERSE DRIVEN GEAR SYNCHRONIZER RING | *10 | SHAFT SNAP RING |
| *11 | SYNCHRONIZER SHIFTING KEY SPRING | *12 | SPACER |
| *13 | NO. 1 SYNCHROMESH SHIFTING KEY | *14 | NO. 3 TRANSMISSION CLUTCH HUB |
| *15 | 5TH DRIVEN GEAR | *16 | 5TH DRIVEN GEAR SYNCHRONIZER RING |
| *17 | BALL | *18 | 6TH DRIVEN GEAR SYNCHRONIZER RING |
| *19 | NO. 3 TRANSMISSION HUB SLEEVE | *20 | 6TH DRIVEN GEAR |
| *21 | NO. 2 OUTPUT SHAFT REAR BEARING | *22 | NO. 2 OUTPUT SHAFT BEARING SNAP RING |
| • | Non-reusable part | - | - |
