Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

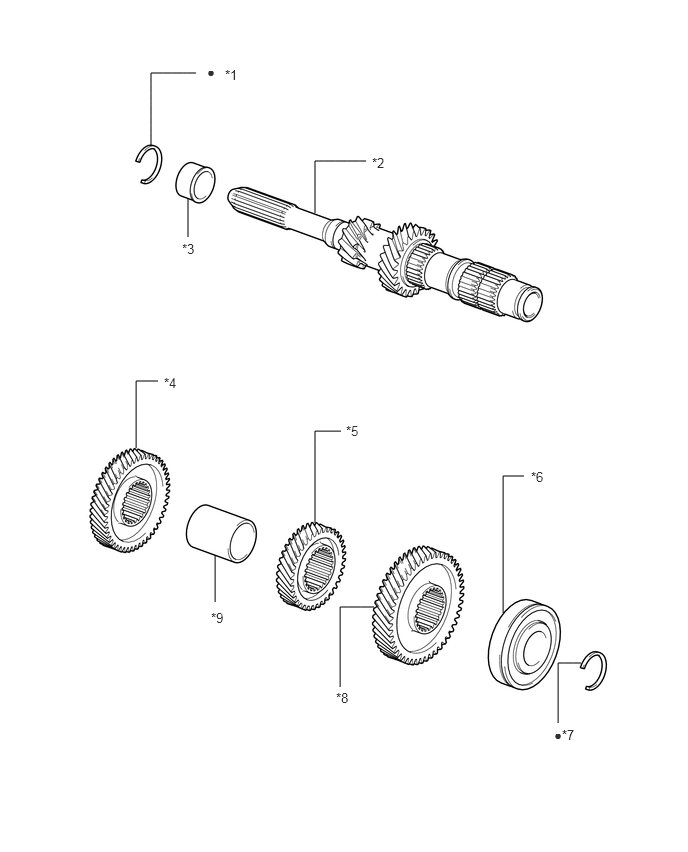

| Callout |
Description |
Callout |
Description |
| *1 |
INPUT SHAFT SNAP RING |
*2 |
INPUT SHAFT |
| *3 |
INPUT SHAFT FRONT BEARING INNER RACE |
*4 |
4TH DRIVE GEAR |
| *5 |
3RD DRIVE GEAR |
*6 |
INPUT SHAFT REAR RADIAL BALL BEARING |
| *7 |
INPUT SHAFT REAR BEARING SHAFT SNAP RING |
*8 |
6TH DRIVE GEAR |
| *9 |
SPACER |
- |
- |
| • |
Non-reusable part |
- |
- |
