Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

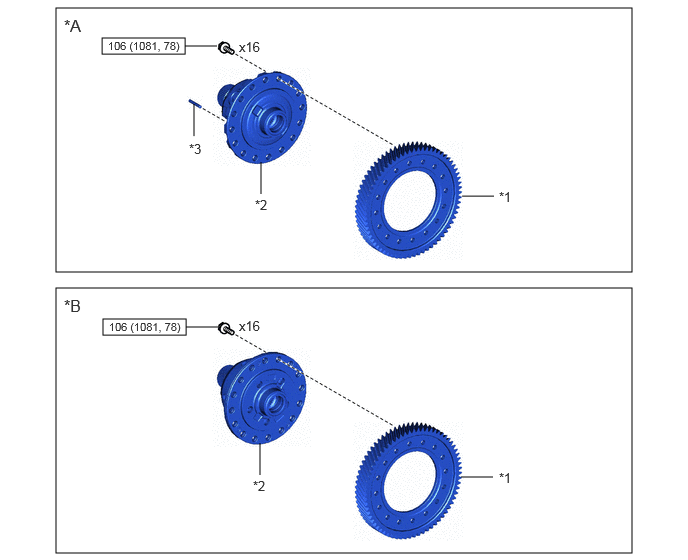

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/o LSD | *B | w/ LSD |
| *1 | FRONT DIFFERENTIAL RING GEAR | *2 | FRONT NO. 1 DIFFERENTIAL CASE SUB-ASSEMBLY |
| *3 | FRONT DIFFERENTIAL PINION SHAFT STRAIGHT PIN | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

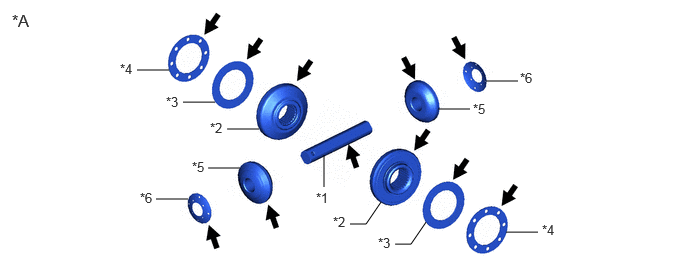

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/o LSD | - | - |
| *1 | FRONT NO. 1 DIFFERENTIAL PINION SHAFT | *2 | FRONT DIFFERENTIAL SIDE GEAR |
| *3 | CONICAL SPRING | *4 | FRONT NO. 1 DIFFERENTIAL SIDE GEAR THRUST WASHER |
| *5 | FRONT DIFFERENTIAL PINION | *6 | FRONT DIFFERENTIAL PINION THRUST WASHER |
| Gear Oil | - | - |
