Components [03/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

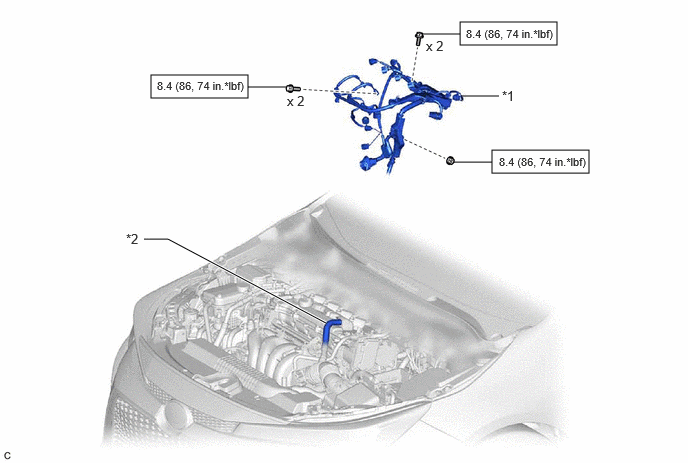

Fig 1: Continuously Variable Valve Lift Controller Replacement Components With Torque Specifications [03/2019 - 11/2022] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE WIRE | *2 | NO. 2 VENTILATION HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

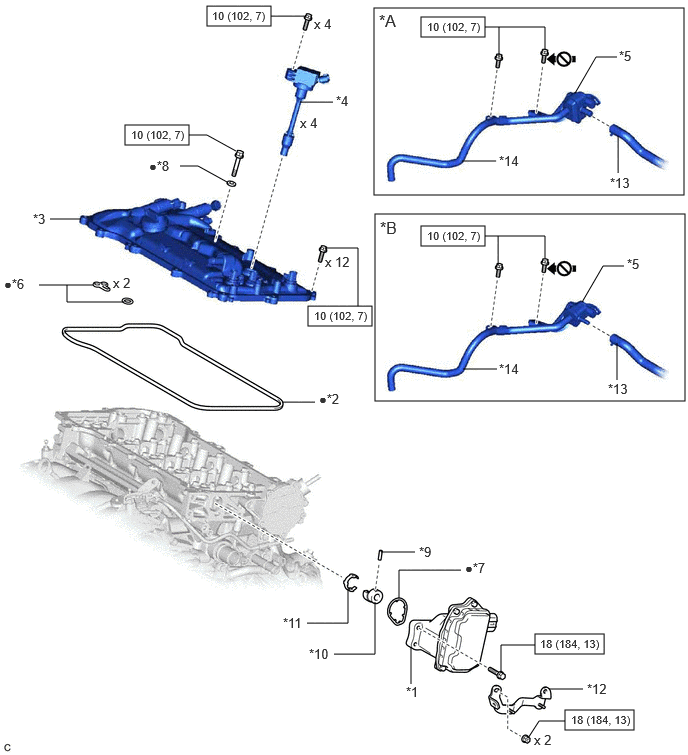

Fig 2: Continuously Variable Valve Lift Controller Replacement Components With Torque Specifications [03/2019 - 11/2022] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Canister Pump Module | *B | w/o Canister Pump Module |
| *1 | CONTINUOUSLY VARIABLE VALVE LIFT CONTROLLER ASSEMBLY | *2 | CYLINDER HEAD COVER GASKET |
| *3 | CYLINDER HEAD COVER SUB-ASSEMBLY | *4 | IGNITION COIL ASSEMBLY |
| *5 | PURGE VALVE (PURGE VSV) | *6 | GASKET |
| *7 | O-RING | *8 | SEAL WASHER |
| *9 | STRAIGHT PIN | *10 | VALVE LIFT CONTROL ACTUATOR CONNECTOR |
| *11 | VALVE LIFT CONTROL ACTUATOR CONNECTOR CLIP | *12 | WIRE HARNESS CLAMP BRACKET |
| *13 | FUEL VAPOR FEED HOSE | *14 | NO. 1 FUEL VAPOR FEED HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |
