Components [09/2024 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

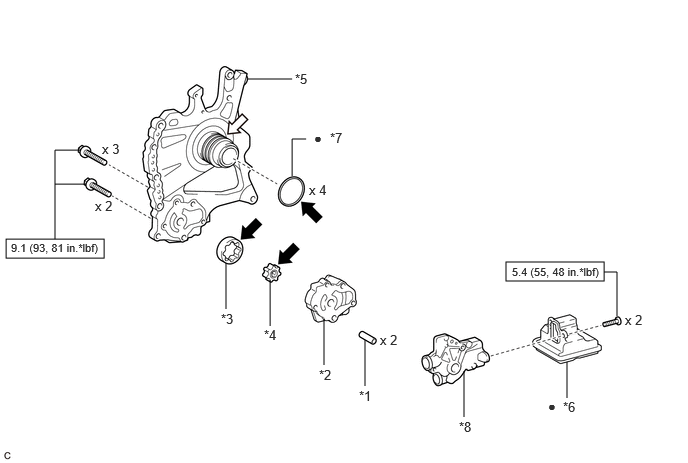

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | RING PIN | *2 | FRONT OIL PUMP BODY |
| *3 | FRONT OIL PUMP DRIVEN GEAR | *4 | FRONT OIL PUMP DRIVE GEAR |
| *5 | STATOR SHAFT ASSEMBLY | *6 | OIL STRAINER ASSEMBLY |
| *7 | CLUTCH DRUM OIL SEAL RING | *8 | FRONT OIL PUMP COVER SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP grease |
