Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

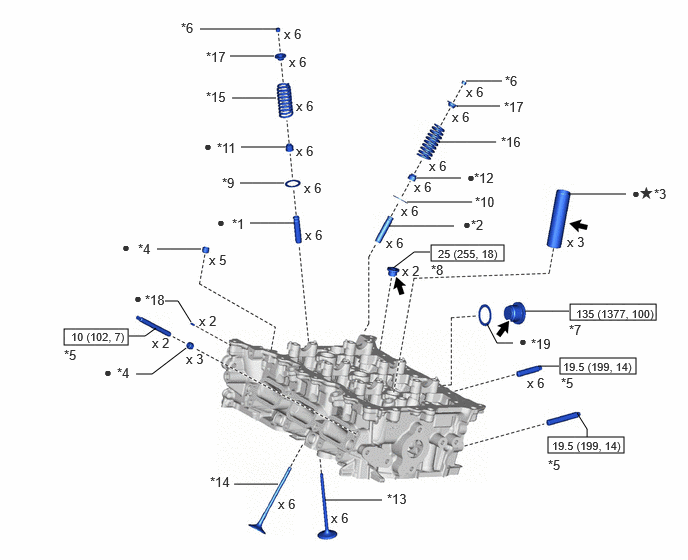

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | INTAKE VALVE GUIDE BUSH | *2 | EXHAUST VALVE GUIDE BUSH |
| *3 | SPARK PLUG TUBE | *4 | RING PIN |
| *5 | STUD BOLT | *6 | VALVE SPRING RETAINER LOCK |
| *7 | NO. 2 STRAIGHT SCREW PLUG | *8 | NO. 1 STRAIGHT SCREW PLUG |
| *9 | INTAKE VALVE SPRING SEAT | *10 | EXHAUST VALVE SPRING SEAT |
| *11 | INTAKE VALVE STEM OIL SEAL | *12 | EXHAUST VALVE STEM OIL SEAL |
| *13 | INTAKE VALVE | *14 | EXHAUST VALVE |
| *15 | INTAKE VALVE COMPRESSION SPRING | *16 | EXHAUST VALVE COMPRESSION SPRING |
| *17 | VALVE SPRING RETAINER | *18 | STRAIGHT PIN |
| *19 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
