Components [09/2024 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

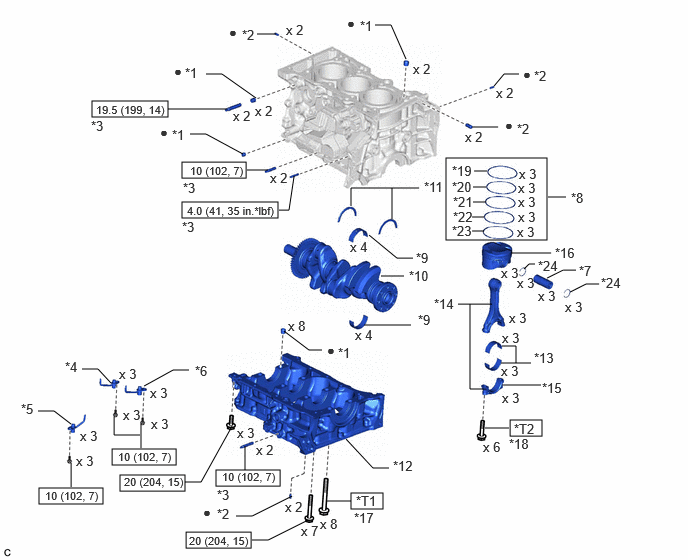

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | RING PIN | *2 | STRAIGHT PIN |
| *3 | STUD BOLT | *4 | NO. 3 OIL NOZZLE SUB-ASSEMBLY |
| *5 | NO. 2 OIL NOZZLE SUB-ASSEMBLY | *6 | NO. 1 OIL NOZZLE SUB-ASSEMBLY |
| *7 | PISTON PIN | *8 | PISTON RING SET |
| *9 | CRANKSHAFT BEARING | *10 | CRANKSHAFT |
| *11 | CRANKSHAFT THRUST WASHER | *12 | CRANKSHAFT BEARING CAP |
| *13 | CONNECTING ROD BEARING | *14 | CONNECTING ROD SUB-ASSEMBLY |
| *15 | CONNECTING ROD BEARING CAP | *16 | PISTON |
| *17 | CRANKSHAFT BEARING CAP SET BOLT | *18 | CONNECTING ROD BOLT |
| *19 | NO. 1 COMPRESSION RING | *20 | NO. 2 COMPRESSION RING |
| *21 | UPPER SIDE RAIL | *22 | OIL RING EXPANDER |
| *23 | LOWER SIDE RAIL | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | When reusing a bolt
When replaced with a new bolt
|
*T2 | 1st: 40 (408, 30) 2nd: Turn 90° |
