Components [01/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

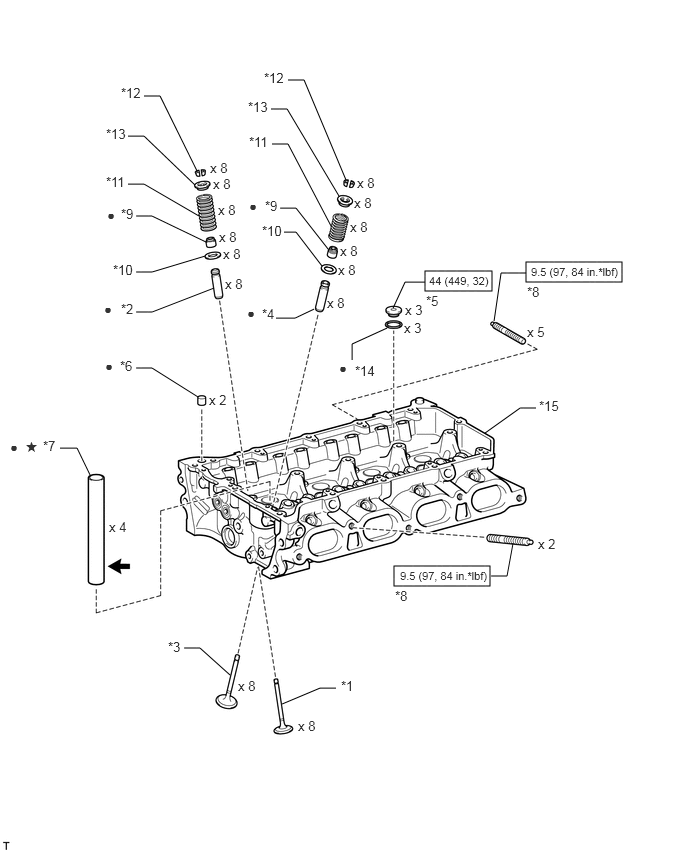

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EXHAUST VALVE | *2 | EXHAUST VALVE GUIDE BUSH |
| *3 | INTAKE VALVE | *4 | INTAKE VALVE GUIDE BUSH |
| *5 | NO. 2 STRAIGHT SCREW PLUG | *6 | RING PIN |
| *7 | SPARK PLUG TUBE | *8 | STUD BOLT |
| *9 | VALVE STEM OIL SEAL | *10 | VALVE SPRING SEAT |
| *11 | INNER COMPRESSION SPRING | *12 | VALVE SPRING RETAINER LOCK |
| *13 | VALVE SPRING RETAINER | *14 | GASKET |
| *15 | CYLINDER HEAD SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
