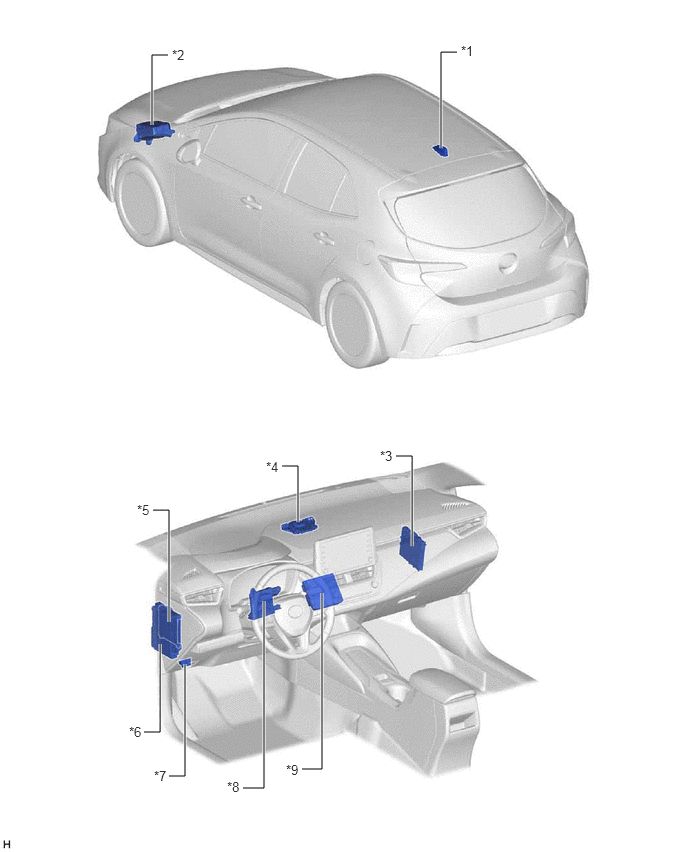

Parts Location [09/2019 - 04/2020]: Illustration
WARNING: This page is about a different car, the 2020 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | ROOF ANTENNA ASSEMBLY - GPS - Telephone Main |
*2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - DCM/MAYDAY FUSE |
| *3 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *4 | NAVIGATION ANTENNA ASSEMBLY - Telephone Sub |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG2 NO. 3 FUSE |
| *7 | DLC3 | *8 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *9 | DCM (TELEMATICS TRANSCEIVER) | - | - |
