Parts Location [09/2024 - ]: Illustration
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

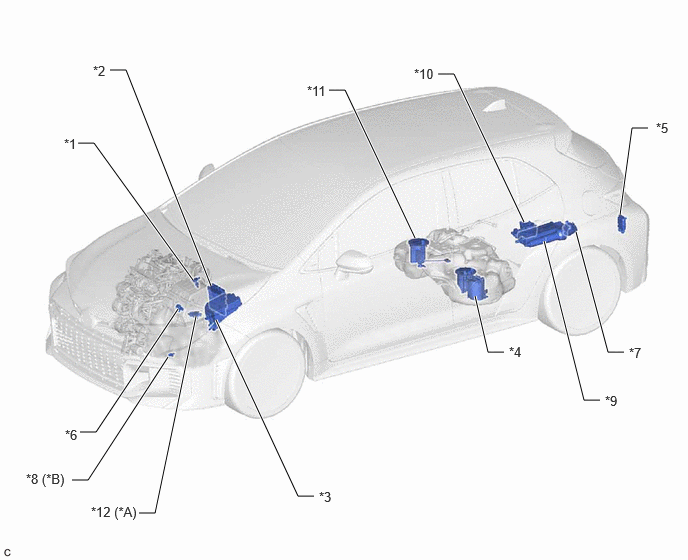

| *A | for A/T Models | *A | for M/T Models |
| *1 | MASS AIR FLOW METER SUB-ASSEMBLY | *2 | ECM |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY | *4 | FUEL PUMP (for Low Pressure Side) |
| *5 | FUEL PUMP CONTROL ECU | *6 | VACUUM SWITCHING VALVE ASSEMBLY (for AICV) |
| *7 | EXHAUST PIPE GAS CONTROL ACTUATOR SUB-ASSEMBLY | *8 | TRANSMISSION REVOLUTION SENSOR |
| *9 | CANISTER | *10 | CANISTER PUMP MODULE |
| *11 | NO. 2 FUEL SENDER GAUGE ASSEMBLY | *12 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *1 | CAMSHAFT POSITION SENSOR (for Intake Camshaft) | *2 | CAMSHAFT POSITION SENSOR (for Exhaust Camshaft) |
| *3 | PURGE VSV | *4 | AIR FUEL RATIO SENSOR (Sensor 1) |
| *5 | CRANKSHAFT POSITION SENSOR | *6 | NO. 2 FUEL PRESSURE SENSOR (for Low Pressure Side) |
| *7 | FUEL PRESSURE SENSOR (for High Pressure Side) | *8 | NO. 2 TURBO PRESSURE SENSOR |
| *9 | ENGINE COOLANT TEMPERATURE SENSOR | *10 | NO. 1 TURBO PRESSURE SENSOR |
| *11 | FUEL PUMP ASSEMBLY (for High Pressure Side) | *12 | VACUUM SENSOR ASSEMBLY |
| *1 | IGNITION COIL ASSEMBLY | *2 | THROTTLE BODY WITH MOTOR ASSEMBLY |
| *3 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side) | *4 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side) |
| *5 | AIR FUEL RATIO SENSOR (Sensor 2) | *6 | AIR BY-PASS VALVE ASSEMBLY |
| *7 | DIRECT FUEL INJECTOR ASSEMBLY | *8 | PORT FUEL INJECTOR ASSEMBLY |
| *9 | KNOCK CONTROL SENSOR | *10 | VACUUM REGULATING VALVE ASSEMBLY |
| *11 | MANIFOLD ABSOLUTE PRESSURE SENSOR | *12 | OIL PRESSURE AND TEMPERATURE SENSOR |

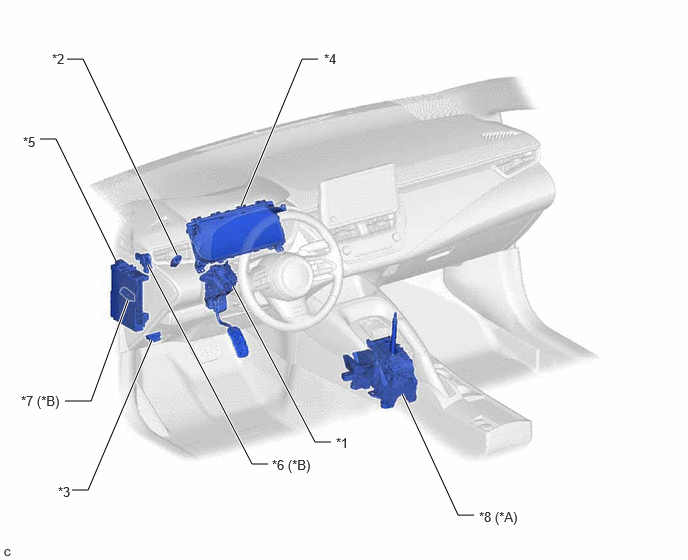

| *A | for A/T Models | *B | for M/T Models |
| *1 | ACCELERATOR PEDAL SENSOR ASSEMBLY | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | DLC3 | *4 | COMBINATION METER ASSEMBLY |
| *5 | POWER DISTRIBUTION BOX ASSEMBLY | *6 | CLUTCH PEDAL STROKE SENSOR ASSEMBLY |
| *7 | CLUTCH START SWITCH ASSEMBLY | *8 | TRANSMISSION CONTROL SWITCH (SHIFT LOCK CONTROL UNIT ASSEMBLY) |
