Parts Location [01/2019 - 11/2022]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

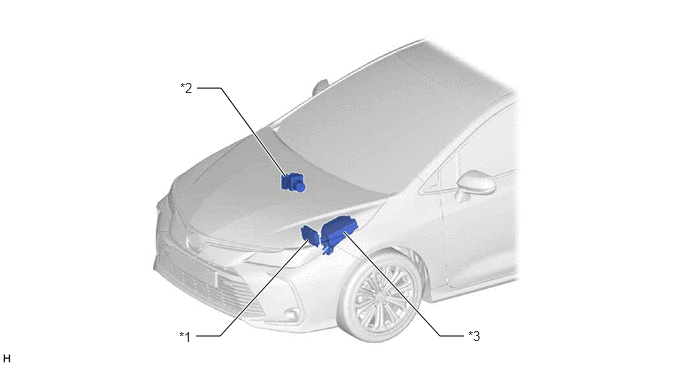

| *1 | ECM | *2 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ETCS FUSE - EFI-MAIN NO. 1 FUSE |
- | - |

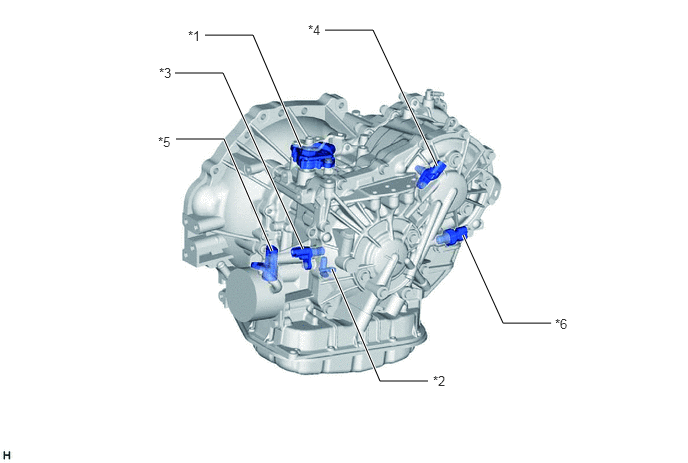

| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *3 | TRANSMISSION REVOLUTION SENSOR (NIN) | *4 | TRANSMISSION REVOLUTION SENSOR (NOUT) |
| *5 | TRANSMISSION WIRE | *6 | OIL PRESSURE SENSOR |

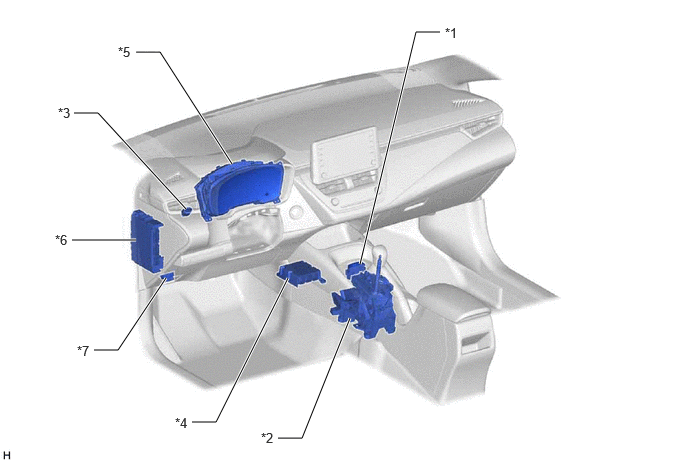

| *1 | COMBINATION SWITCH ASSEMBLY (w/ SPORT Switch) - SPORT SWITCH |
*2 | SHIFT LOCK CONTROL UNIT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
| *3 | STOP LIGHT SWITCH ASSEMBLY | *4 | AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
| *5 | COMBINATION METER ASSEMBLY | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - BKUP LP FUSE - ECU-IG1 NO. 3 FUSE |
| *7 | DLC3 | - | - |
