Components [01/2019 - 03/2019]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

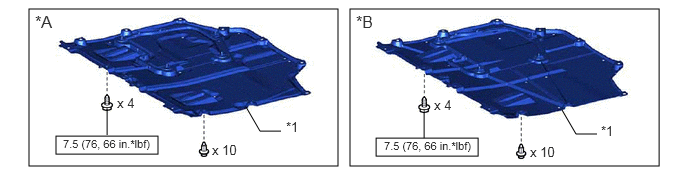

Fig 1: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (1 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

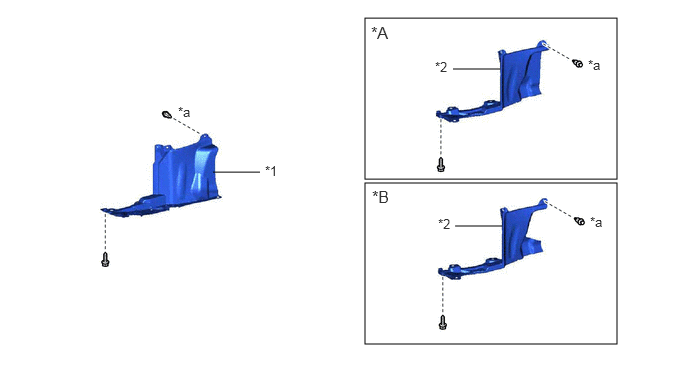

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for CVT | *B | for Manual Transaxle |
| *1 | REAR ENGINE UNDER COVER RH | *2 | REAR ENGINE UNDER COVER LH |
| *a | Type A: x 4 Type B: x 5 |
- | - |

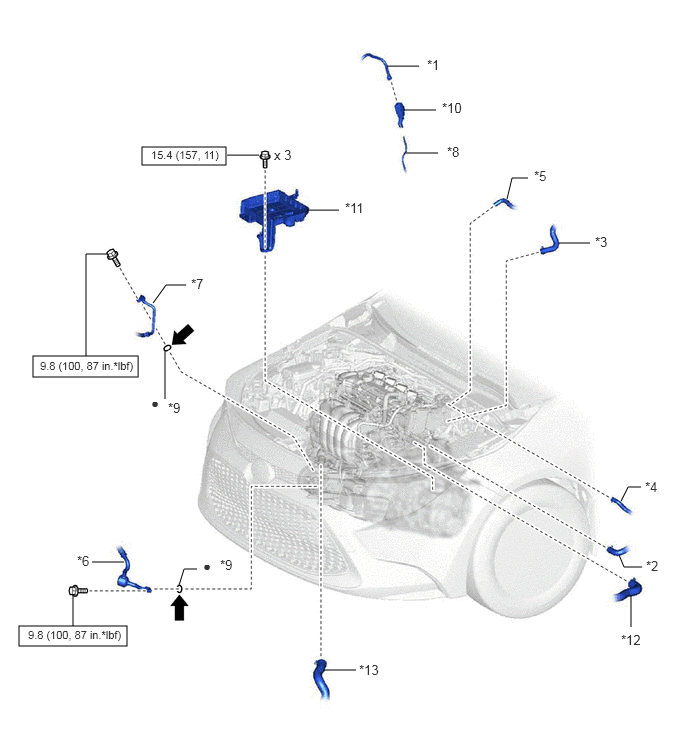

Fig 3: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (3 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL TUBE SUB-ASSEMBLY | *2 | OUTLET HEATER WATER HOSE |
| *3 | INLET HEATER WATER HOSE | *4 | FUEL VAPOR FEED HOSE |
| *5 | CHECK VALVE TO CONNECTOR TUBE HOSE | *6 | SUCTION HOSE SUB-ASSEMBLY |
| *7 | DISCHARGE HOSE SUB-ASSEMBLY | *8 | FUEL PIPE |
| *9 | O-RING | *10 | NO. 1 FUEL PIPE CLAMP |
| *11 | BATTERY CLAMP SUB-ASSEMBLY | *12 | NO. 1 RADIATOR HOSE |
| *13 | NO. 2 RADIATOR HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Compressor oil ND-OIL 12 or equivalent | - | - |

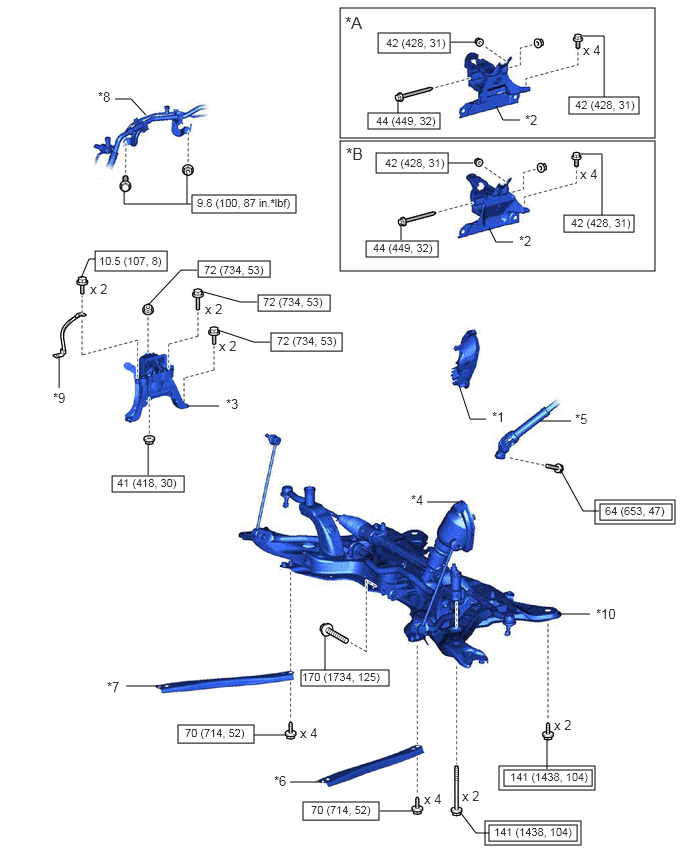

Fig 4: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (4 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for CVT | *B | for Manual Transaxle |
| *1 | COLUMN HOLE COVER SILENCER SHEET | *2 | ENGINE MOUNTING INSULATOR LH |
| *3 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | *4 | NO. 1 STEERING COLUMN HOLE COVER SUB-ASSEMBLY |
| *5 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *6 | REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY LH |
| *7 | REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY RH | *8 | AIR CONDITIONER TUBE AND ACCESSORY ASSEMBLY |
| *9 | NO. 2 EARTH WIRE | *10 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

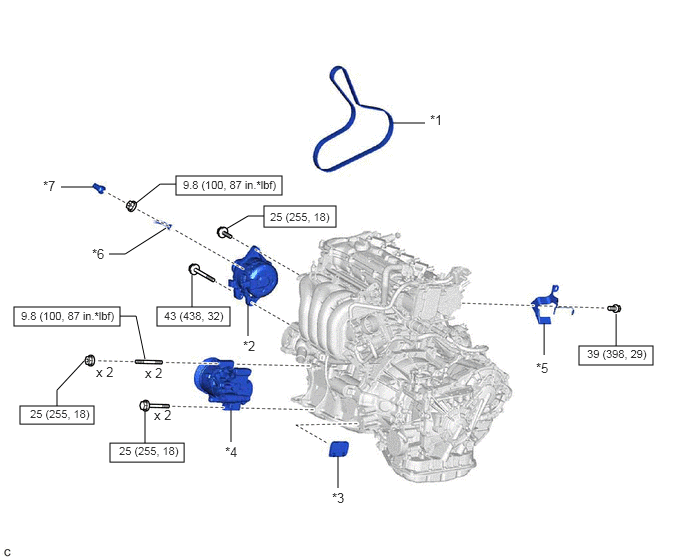

Fig 5: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (5 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | V-RIBBED BELT | *2 | GENERATOR ASSEMBLY |
| *3 | FLYWHEEL HOUSING UNDER COVER | *4 | COMPRESSOR ASSEMBLY WITH PULLEY |
| *5 | WIRE HARNESS CLAMP BRACKET | *6 | ENGINE WIRE |
| *7 | TERMINAL CAP | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

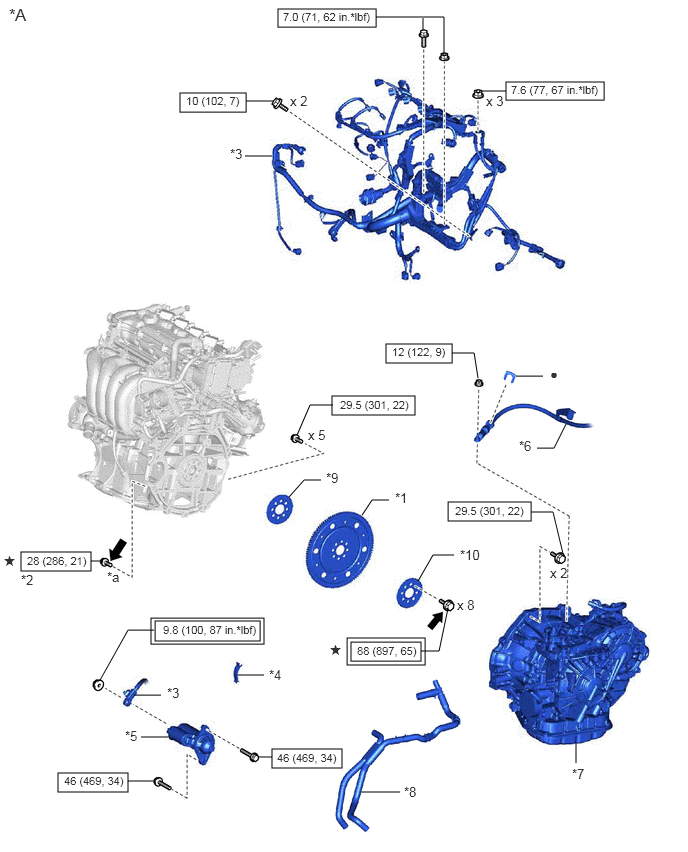

Fig 6: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (6 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for CVT | - | - |
| *1 | DRIVE PLATE AND RING GEAR SUB-ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | ENGINE WIRE | *4 | FLYWHEEL HOUSING SIDE COVER |
| *5 | STARTER ASSEMBLY | *6 | FLOOR SHIFT TRANSMISSION CONTROL SELECT CABLE |
| *7 | CONTINUOUSLY VARIABLE TRANSAXLE ASSEMBLY | *8 | WATER BY-PASS HOSE ASSEMBLY |
| *9 | FRONT DRIVE PLATE SPACER | *10 | REAR DRIVE PLATE SPACER |
| *a | BLACK: x 1 SILVER: x 5 |
- | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | Adhesive 1324 | |
| * | Precoated part | - | - |

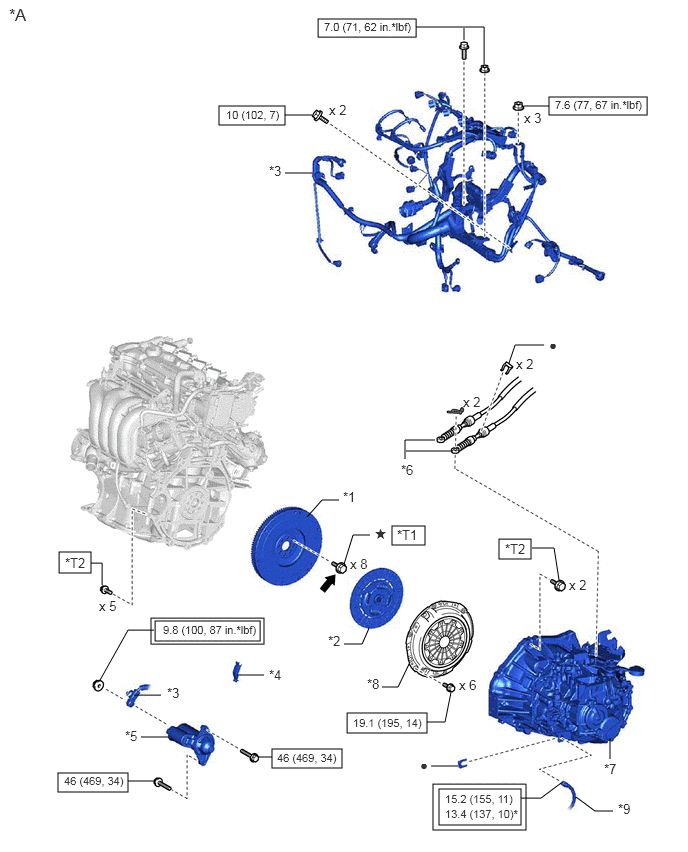

Fig 7: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (7 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Manual Transaxle | - | - |
| *1 | FLYWHEEL SUB-ASSEMBLY | *2 | CLUTCH DISC ASSEMBLY |
| *3 | ENGINE WIRE | *4 | FLYWHEEL HOUSING SIDE COVER |
| *5 | STARTER ASSEMBLY | *6 | TRANSMISSION CONTROL CABLE ASSEMBLY |
| *7 | MANUAL TRANSAXLE ASSEMBLY | *8 | CLUTCH COVER ASSEMBLY |
| *9 | NO. 1 CLUTCH HOSE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with SST | • | Non-reusable part |
| Adhesive 1324 | * | Precoated part | |
| *T1 | 1st: 49 (500, 36) 2nd: Turn 90° |
*T2 | for Flange Bolt: 37 (377, 27) for Bolt with Washer: 33 (337, 24) |

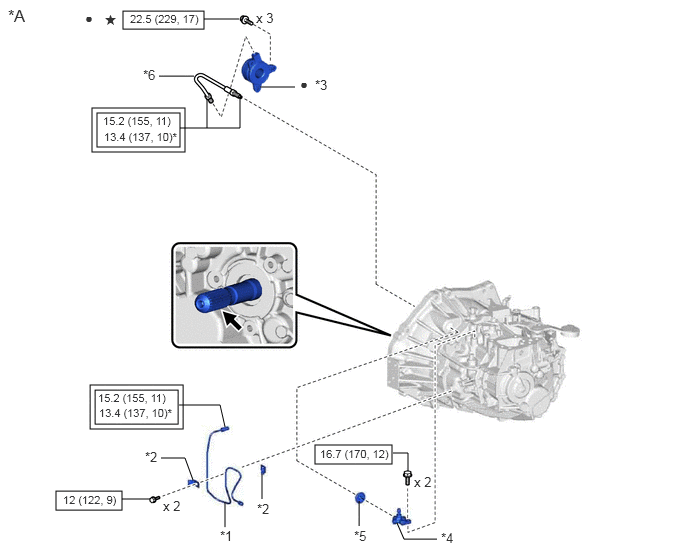

Fig 8: Engine Assembly Replacement Components With Torque Specifications [01/2019 - 03/2019] (8 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Manual Transaxle | - | - |
| *1 | BLEEDER CLUTCH RELEASE TUBE | *2 | CLAMP |
| *3 | CLUTCH RELEASE CYLINDER WITH BEARING ASSEMBLY | *4 | CLUTCH RELEASE BLEEDER SUB-ASSEMBLY |
| *5 | CLUTCH TUBE BOOT | *6 | CLUTCH RELEASE CYLINDER TO BLEEDER TUBE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with union nut wrench | • | Non-reusable part |
| Clutch spline grease | * | Precoated part |
