Components [01/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

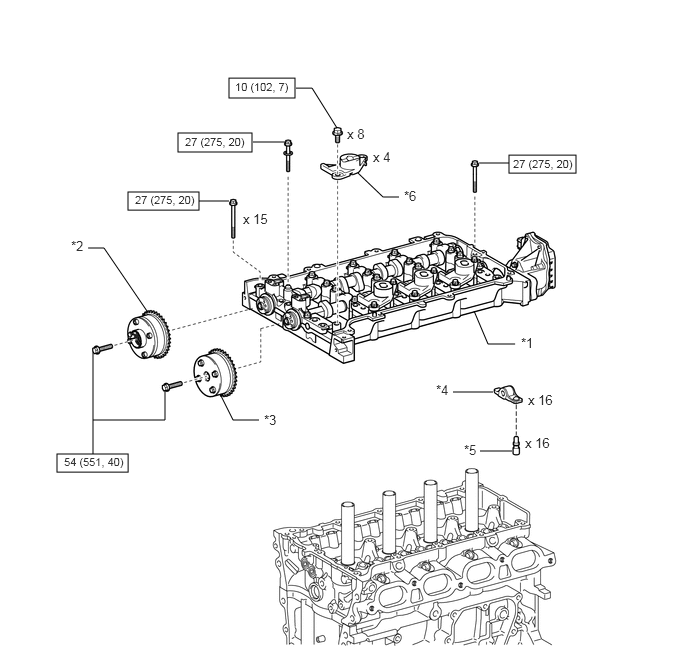

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT HOUSING SUB-ASSEMBLY | *2 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY |
| *3 | CAMSHAFT TIMING GEAR ASSEMBLY | *4 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
| *5 | VALVE LASH ADJUSTER ASSEMBLY | *6 | VALVE ROCKER ARM LOST MOTION DAMPER SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
