Components [09/2022 - 09/2024]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

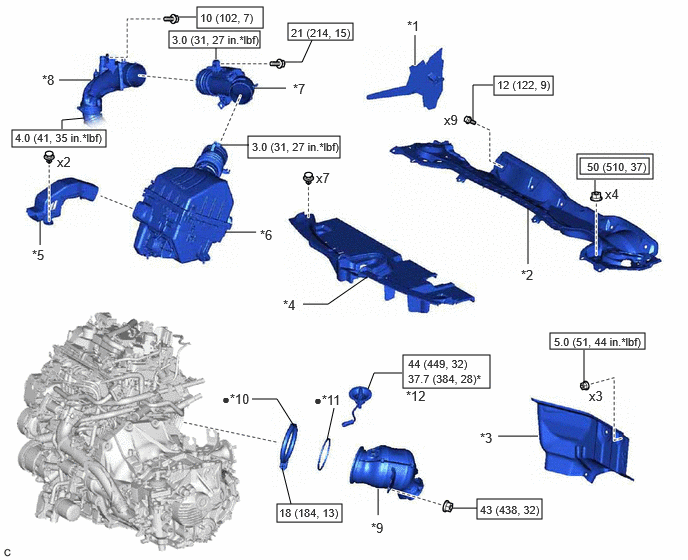

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL | *2 | OUTER COWL TOP PANEL SUB-ASSEMBLY |
| *3 | DASH PANEL HEAT INSULATOR | *4 | RADIATOR SUPPORT OPENING COVER |
| *5 | INLET NO. 1 AIR CLEANER | *6 | AIR CLEANER WITH AIR CLEANER HOSE |
| *7 | INTAKE AIR RESONATOR | *8 | NO. 1 AIR INLET DUCT |
| *9 | EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY | *10 | EXHAUST PIPE CLAMP |
| *11 | OUTLET TURBINE ELBOW GASKET | *12 | AIR FUEL RATIO SENSOR |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | * | For use with SST |
