Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

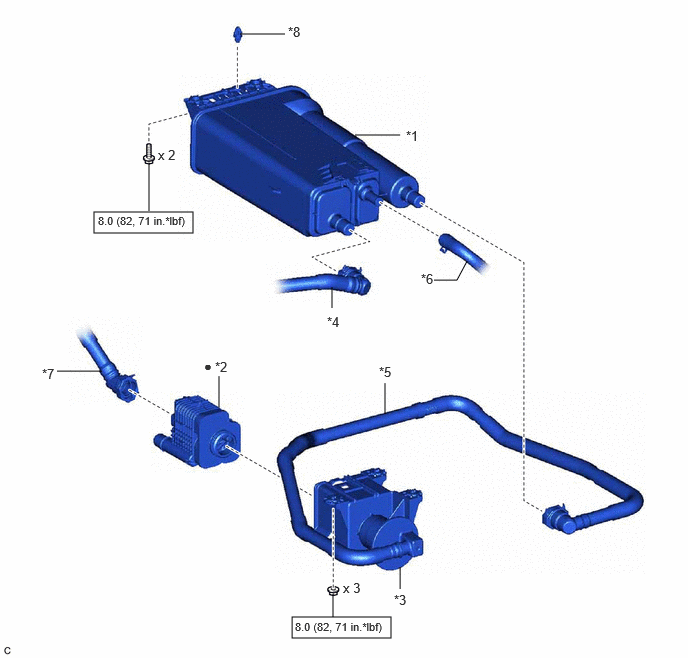

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CANISTER (CHARCOAL CANISTER ASSEMBLY) | *2 | LEAK DETECTION PUMP SUB-ASSEMBLY |
| *3 | NO. 2 CHARCOAL CANISTER SUB-ASSEMBLY | *4 | FUEL TANK VENT HOSE |
| *5 | FUEL TANK VENT HOSE | *6 | PURGE LINE HOSE |
| *7 | AIR LINE TUBE | *8 | CLIP |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
