Components [09/2022 - 11/2022]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

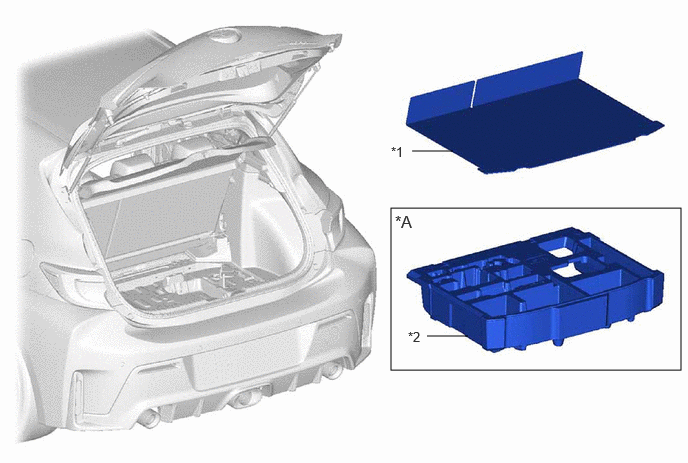

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Type A | - | - |
| *1 | DECK BOARD ASSEMBLY | *2 | SPARE WHEEL CUSHION |

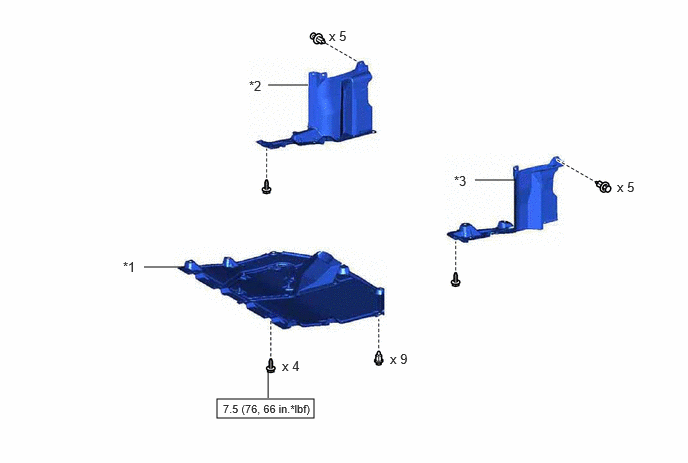

Fig 2: Engine Assembly Replacement Components With Torque Specifications [09/2022 - 11/2022] (2 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | *2 | REAR ENGINE UNDER COVER RH |
| *3 | REAR ENGINE UNDER COVER LH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

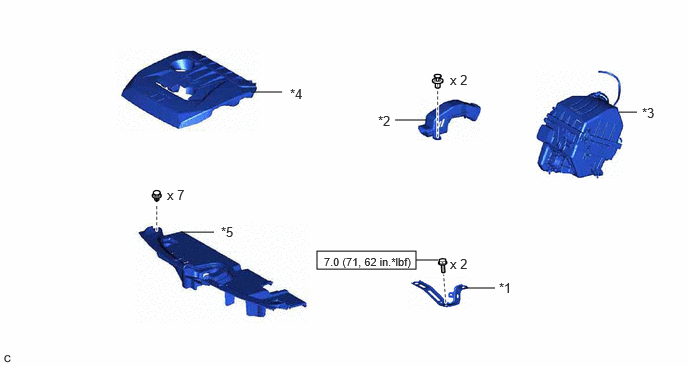

Fig 3: Engine Assembly Replacement Components With Torque Specifications [09/2022 - 11/2022] (3 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AIR CLEANER BRACKET | *2 | NO. 1 AIR CLEANER INLET |
| *3 | AIR CLEANER WITH AIR CLEANER HOSE | *4 | NO. 1 ENGINE COVER SUB-ASSEMBLY |
| *5 | RADIATOR SUPPORT OPENING COVER | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

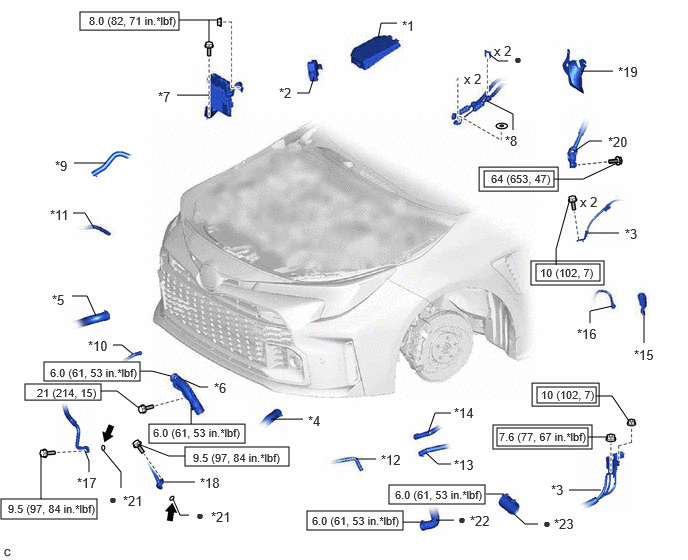

Fig 4: Engine Assembly Replacement Components With Torque Specifications [09/2022 - 11/2022] (4 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 RELAY BLOCK COVER | *2 | COVER RELAY BLOCK UPR |
| *3 | WIRE HARNESS | *4 | NO. 1 RADIATOR HOSE |
| *5 | NO. 2 RADIATOR HOSE | *6 | NO. 2 AIR TUBE |
| *7 | ECM | *8 | TRANSMISSION CONTROL CABLE ASSEMBLY |
| *9 | CHECK VALVE TO CONNECTOR TUBE HOSE | *10 | NO. 1 WATER BY-PASS HOSE |
| *11 | NO. 2 WATER BY-PASS HOSE | *12 | NO. 1 FUEL VAPOR FEED HOSE |
| *13 | OUTLET HEATER WATER HOSE | *14 | INLET HEATER WATER HOSE |
| *15 | NO. 1 FUEL PIPE CLAMP | *16 | FUEL TUBE SUB-ASSEMBLY |
| *17 | SUCTION HOSE SUB-ASSEMBLY | *18 | DISCHARGE HOSE SUB-ASSEMBLY |
| *19 | COLUMN HOLE COVER SILENCER SHEET | *20 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *21 | O-RING | *22 | NO. 4 AIR HOSE |
| *23 | NO. 5 AIR HOSE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | Compressor oil ND-OIL 12 or equivalent |

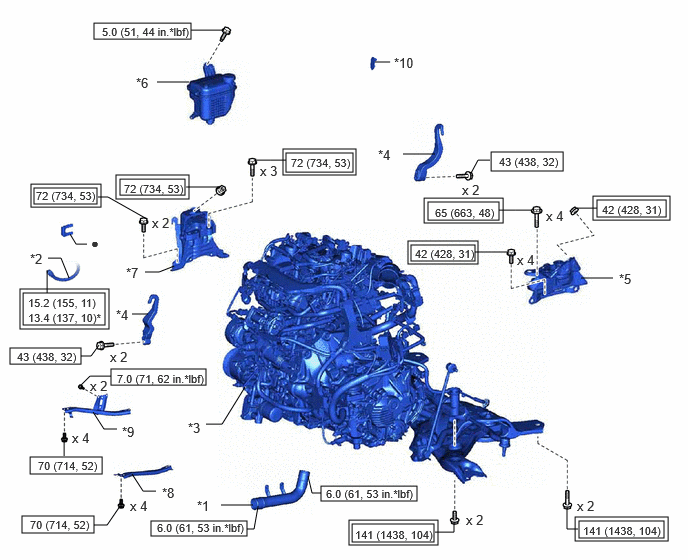

Fig 5: Engine Assembly Replacement Components With Torque Specifications [09/2022 - 11/2022] (5 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 AIR TUBE | *2 | NO. 1 CLUTCH HOSE |
| *3 | ENGINE ASSEMBLY WITH TRANSAXLE | *4 | ENGINE HANGER |
| *5 | ENGINE MOUNTING INSULATOR LH | *6 | RESERVE TANK ASSEMBLY |
| *7 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | *8 | REARE SIDE RAIL REINFORCEMENT SUB-ASSEMBLY LH |
| *9 | REARE SIDE RAIL REINFORCEMENT SUB-ASSEMBLY RH | *10 | ENGINE MOUNTING BRACKET CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |

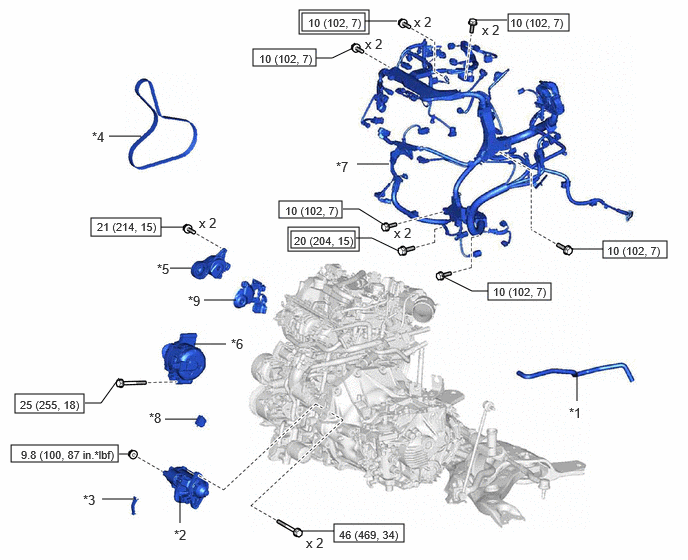

Fig 6: Engine Assembly Replacement Components With Torque Specifications [09/2022 - 11/2022] (6 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 FUEL VAPOR FEED HOSE | *2 | STARTER ASSEMBLY |
| *3 | FLYWHEEL HOUSING SIDE COVER | *4 | FAN AND GENERATOR V BELT |
| *5 | V-RIBBED BELT TENSIONER ASSEMBLY | *6 | GENERATOR ASSEMBLY |
| *7 | ENGINE WIRE | *8 | FLYWHEEL HOUSING UNDER COVER |
| *9 | TIMING GEAR COVER INSULATOR | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

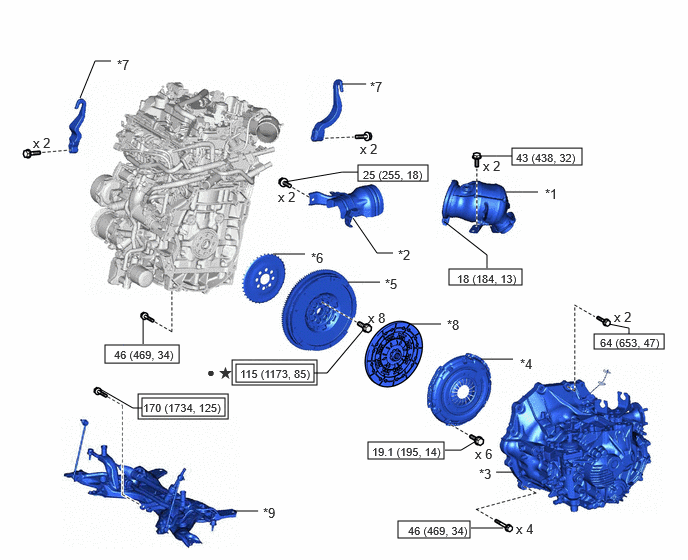

Fig 7: Engine Assembly Replacement Components With Torque Specifications [09/2022 - 11/2022] (7 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY | *2 | PROPELLER SHAFT HEAT INSULATOR |
| *3 | MANUAL TRANSAXLE ASSEMBLY | *4 | CLUTCH COVER ASSEMBLY |
| *5 | FLYWHEEL SUB-ASSEMBLY | *6 | NO. 1 CRANKSHAFT POSITION SENSOR PLATE |
| *7 | ENGINE HANGER | *8 | CLUTCH DISC ASSEMBLY |
| *9 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | * | Precoated part |
