Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

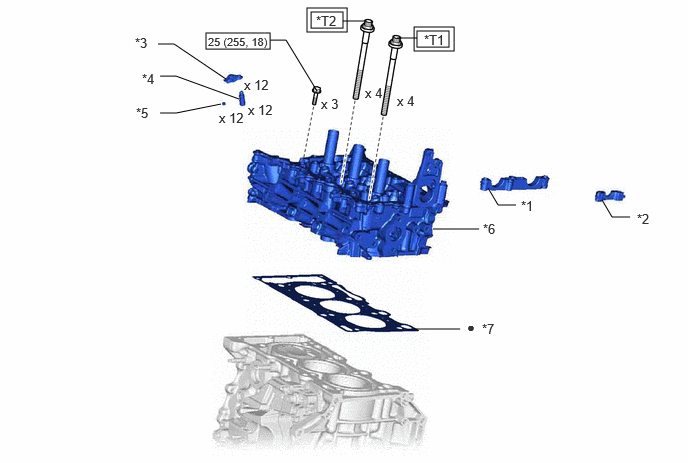

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 CAMSHAFT BEARING CAP | *2 | NO. 5 CAMSHAFT BEARING CAP |
| *3 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *4 | VALVE LASH ADJUSTER ASSEMBLY |
| *5 | VALVE STEM CAP | *6 | CYLINDER HEAD SUB-ASSEMBLY |
| *7 | CYLINDER HEAD GASKET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | - | - |
| *T1 | M12 cylinder head set bolt 1st: 50 (510, 37) 2nd: Turn 90° 3rd: Turn 90° |
*T2 | M11 cylinder head set bolt 1st: 40 (408, 30) 2nd: Turn 90° 3rd: Turn 90° |
