Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

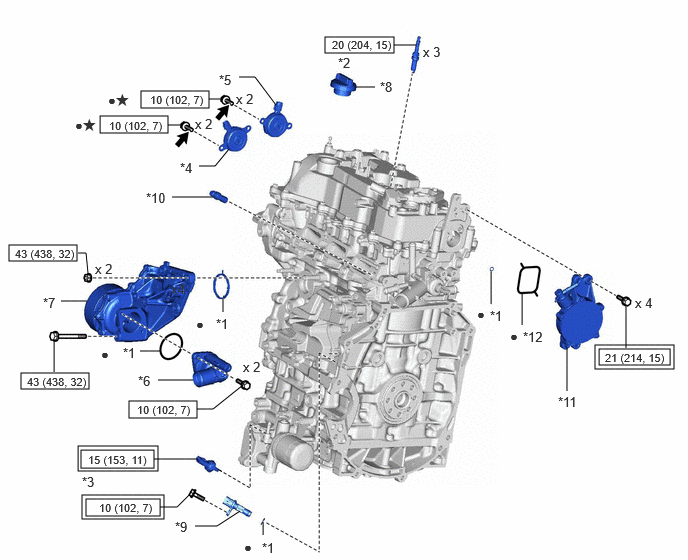

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | O-RING | *2 | SPARK PLUG |
| *3 | OIL PRESSURE AND TEMPERATURE SENSOR | *4 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side) |
| *5 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side) | *6 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY |
| *7 | WATER INLET WITH WATER PUMP HOUSING SUB-ASSEMBLY | *8 | OIL FILLER CAP ASSEMBLY |
| *9 | CRANKSHAFT POSITION SENSOR | *10 | PCV VALVE (VENTILATION VALVE SUB-ASSEMBLY) |
| *11 | VACUUM PUMP ASSEMBLY | *12 | VACUUM PUMP O-RING |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | Adhesive 1324 | |
| * | Precoated part | - | - |

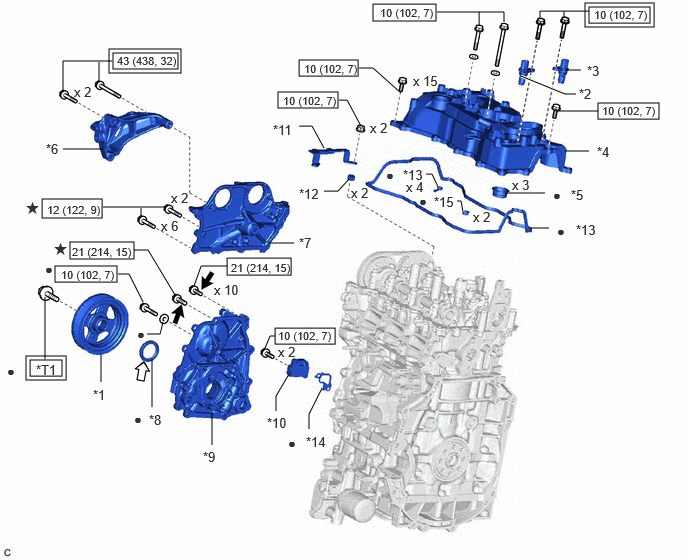

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CRANKSHAFT PULLEY ASSEMBLY | *2 | CAMSHAFT POSITION SENSOR (for Intake Side) |
| *3 | CAMSHAFT POSITION SENSOR (for Exhaust Side) | *4 | CYLINDER HEAD COVER SUB-ASSEMBLY |
| *5 | SPARK PLUG TUBE GASKET | *6 | ENGINE MOUNTING BRACKET RH |
| *7 | NO. 2 TIMING CHAIN COVER ASSEMBLY | *8 | TIMING CHAIN COVER OIL SEAL |
| *9 | TIMING CHAIN COVER ASSEMBLY | *10 | NO. 1 CHAIN TENSIONER ASSEMBLY |
| *11 | TIMING CHAIN GUIDE | *12 | DAMPER PLATE SPACER |
| *13 | CYLINDER HEAD COVER GASKET | *14 | CHAIN TENSIONER GASKET |
| *15 | CAMSHAFT BEARING CAP OIL HOLE GASKET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | Adhesive 1324 | |
| MP grease | * | Precoated part | |
| *T1 | 1st: 260 (2651, 192) 2nd: Turn 90° |
- | - |

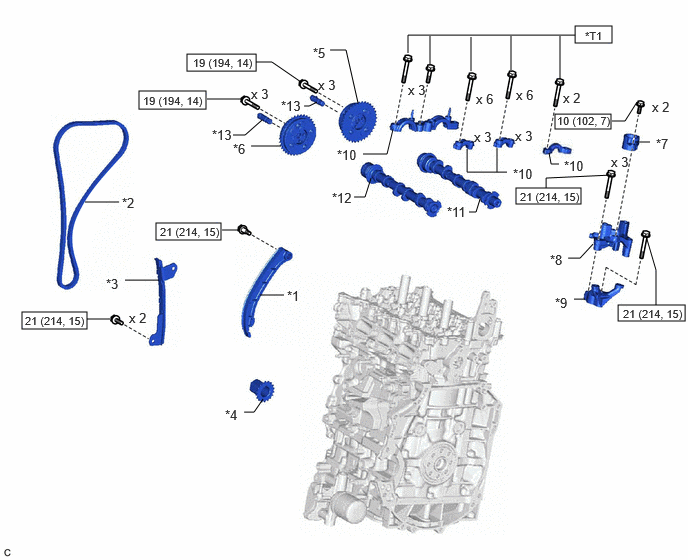

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHAIN TENSIONER SLIPPER | *2 | CHAIN SUB-ASSEMBLY |
| *3 | NO. 1 CHAIN VIBRATION DAMPER | *4 | CRANKSHAFT TIMING GEAR OR SPROCKET |
| *5 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY | *6 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *7 | FUEL PUMP LIFTER GUIDE | *8 | FUEL PUMP LIFTER HOUSING |
| *9 | CAMSHAFT POSITION SENSOR HOLDER | *10 | CAMSHAFT BEARING CAP |
| *11 | EXHAUST CAMSHAFT SUB-ASSEMBLY | *12 | INTAKE CAMSHAFT SUB-ASSEMBLY |
| *13 | CAMSHAFT TIMING VALVE ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - | |
| *T1 | 1st: 8.0 (82, 71) 2nd: 18 N*m (184, 13) |
- | - |
