Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

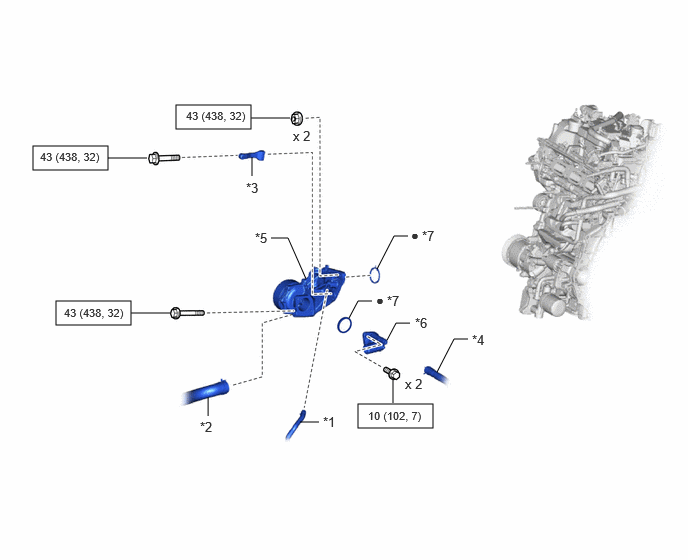

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 5 WATER BY-PASS HOSE | *2 | NO. 2 RADIATOR HOSE |
| *3 | AIR CONNECTOR STAY | *4 | NO. 4 WATER BY-PASS HOSE |
| *5 | WATER INLET WITH WATER PUMP HOUSING SUB-ASSEMBLY | *6 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY |
| *7 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
