Components [09/2024 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

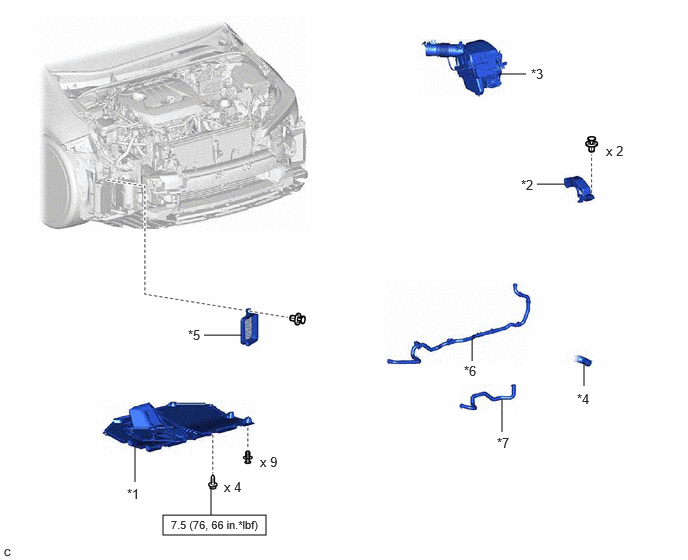

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | *2 | INLET NO. 1 AIR CLEANER |
| *3 | AIR CLEANER WITH AIR CLEANER HOSE | *4 | NO. 1 RADIATOR HOSE |
| *5 | NO. 1 SUB-RADIATOR DUCT | *6 | SUB RADIATOR HOSE ASSEMBLY |
| *7 | NO. 3 SUB RADIATOR HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

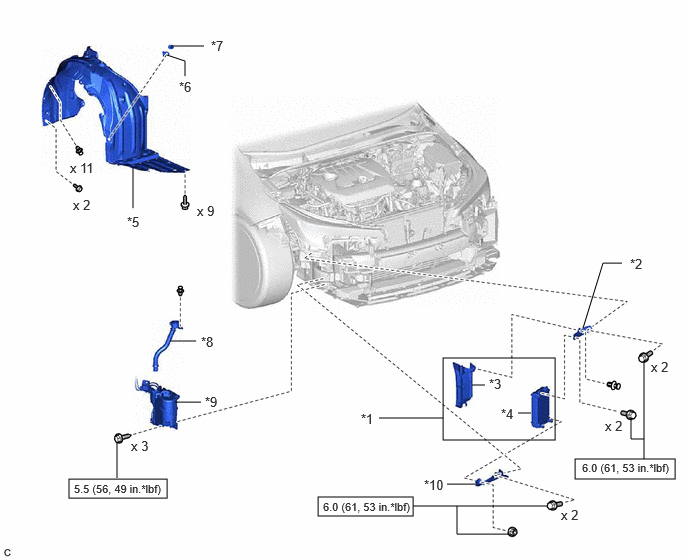

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | SUB RADIATOR ASSEMBLY WITH SUB RADIATOR DUCT | *2 | NO. 2 RADIATOR BRACKET |
| *3 | NO. 2 SUB-RADIATOR DUCT | *4 | SUB RADIATOR ASSEMBLY |
| *5 | FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY RH | *6 | FRONT FENDER LINER RETAINER |
| *7 | PIN HOLD CLIP | *8 | INLET HOSE |
| *9 | WINDSHIELD WASHER JAR ASSEMBLY | *10 | NO. 1 RADIATOR BRACKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
