Components [01/2019 - 03/2019]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

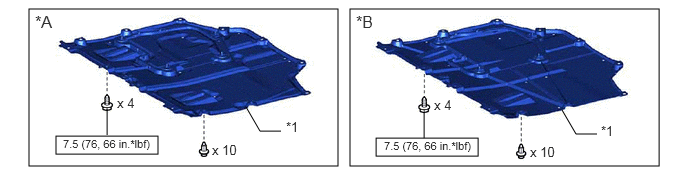

Fig 1: Revolution Sensor Replacement Components With Torque Specifications [01/2019 - 03/2019] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR ENGINE UNDER COVER LH | - | - |
| *a | Type A: x 4 Type B: x 5 |
- | - |

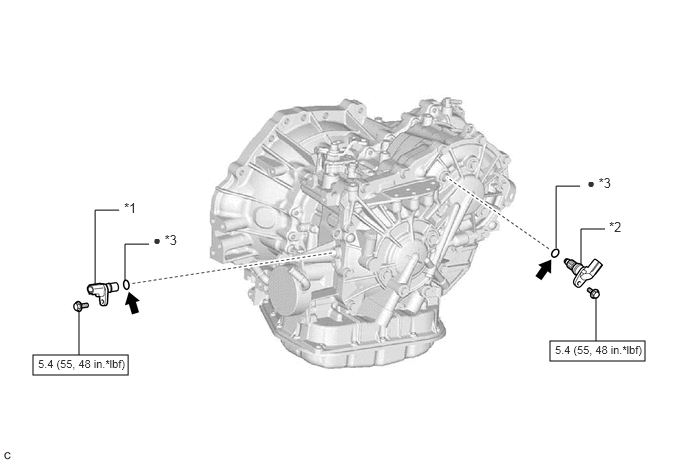

Fig 3: Revolution Sensor Replacement Components With Torque Specifications [01/2019 - 03/2019] (3 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSMISSION REVOLUTION SENSOR (NIN) | *2 | TRANSMISSION REVOLUTION SENSOR (NOUT) |
| *3 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine CVT fluid FE | - | - |
