Components [01/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

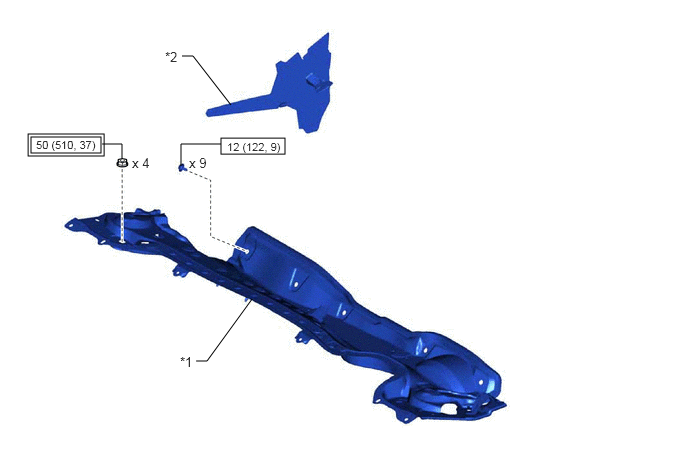

Fig 1: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (1 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | OUTER COWL TOP PANEL SUB-ASSEMBLY | *2 | NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

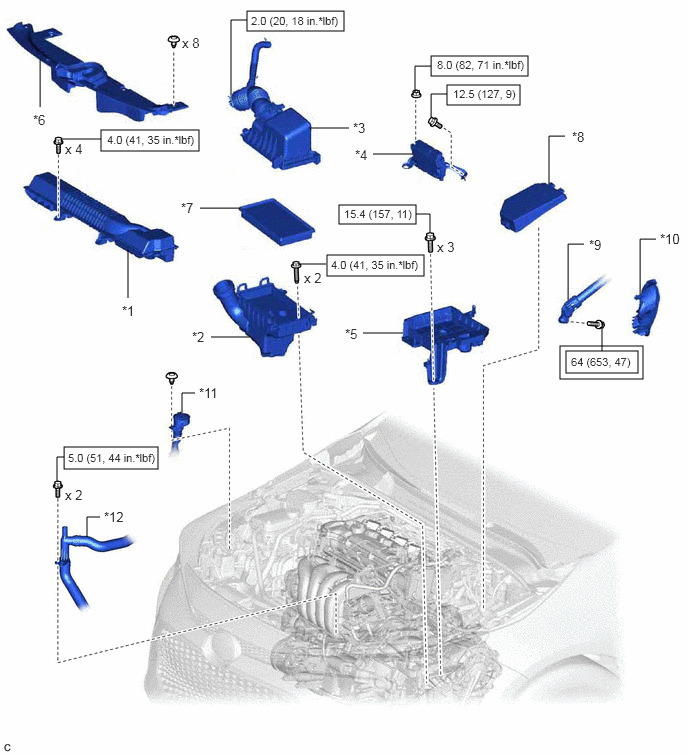

Fig 2: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (2 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | INLET NO. 1 AIR CLEANER | *2 | AIR CLEANER CASE SUB-ASSEMBLY |
| *3 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *4 | ECM |
| *5 | BATTERY CLAMP SUB-ASSEMBLY | *6 | RADIATOR SUPPORT OPENING COVER |
| *7 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *8 | NO. 1 RELAY BLOCK COVER |
| *9 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *10 | COLUMN HOLE COVER SILENCER SHEET |
| *11 | INLET HOSE | *12 | NO. 3 RADIATOR HOSE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

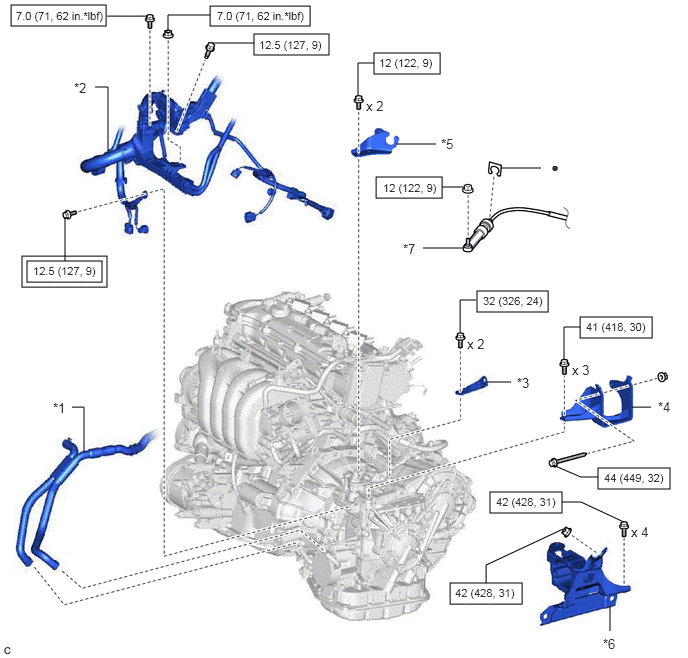

Fig 3: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (3 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | WATER BY-PASS HOSE | *2 | ENGINE WIRE |
| *3 | ENGINE MOUNTING STAY LH | *4 | ENGINE MOUNTING BRACKET LH |
| *5 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *6 | ENGINE MOUNTING INSULATOR LH |
| *7 | FLOOR SHIFT TRANSMISSION CONTROL SELECT CABLE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

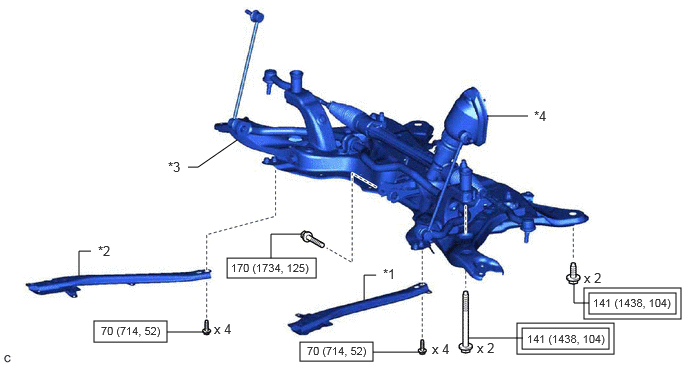

Fig 4: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (4 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY LH | *2 | REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY RH |
| *3 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY | *4 | NO. 1 STEERING COLUMN HOLE COVER SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

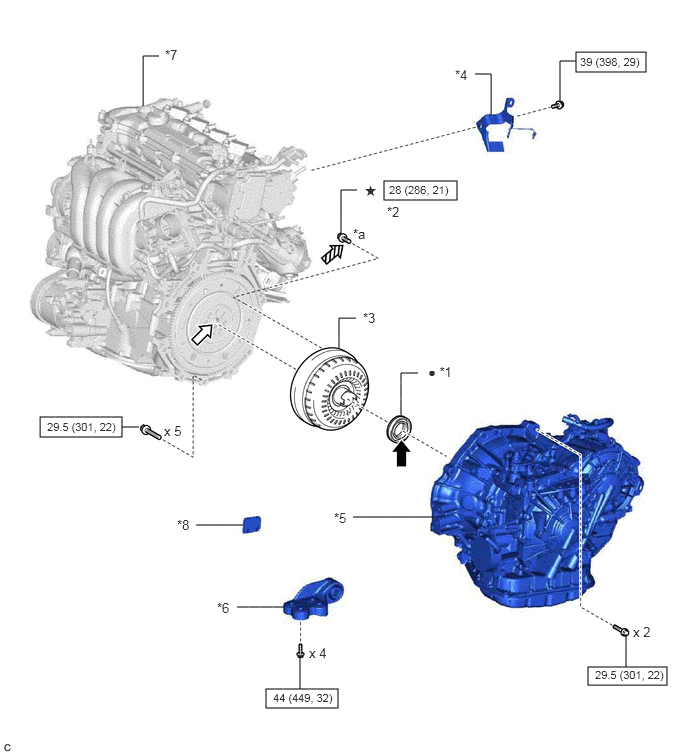

Fig 5: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (5 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CVT OIL PUMP TYPE T OIL SEAL | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | TORQUE CONVERTER ASSEMBLY | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | CONTINUOUSLY VARIABLE TRANSAXLE ASSEMBLY | *6 | NO. 2 ENGINE MOVING CONTROL ROD |
| *7 | ENGINE ASSEMBLY | *8 | FLYWHEEL HOUSING UNDER COVER |
| *a | BLACK COLOR: x 1 SILVER COLOR: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | Clutch spline grease | ||
| Adhesive 1324 | * | Precoated part |

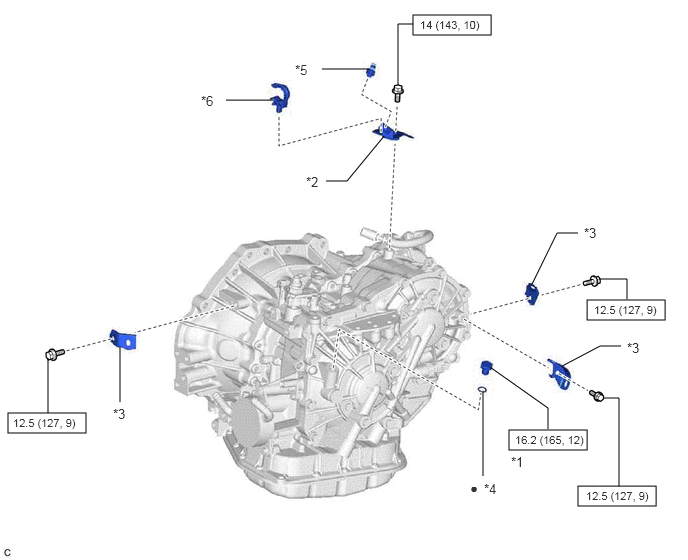

Fig 6: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (6 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | STRAIGHT SCREW PLUG | *2 | NO. 1 WATER HOSE CLAMP BRACKET |
| *3 | WIRE HARNESS CLAMP BRACKET | *4 | GASKET |
| *5 | CLAMP | *6 | HOSE CLAMP |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
