Parts Location [01/2019 - 09/2022]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, and 2020 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

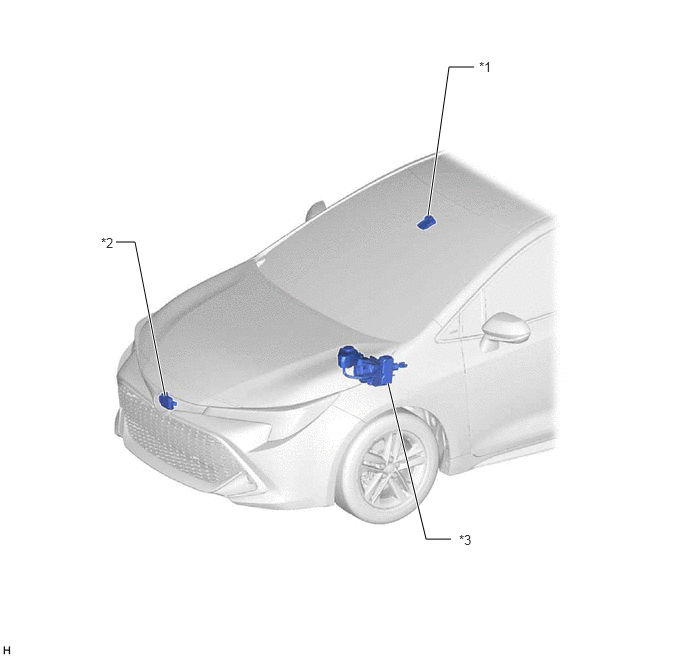

| *1 | FORWARD RECOGNITION CAMERA | *2 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *3 | SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) | - | - |

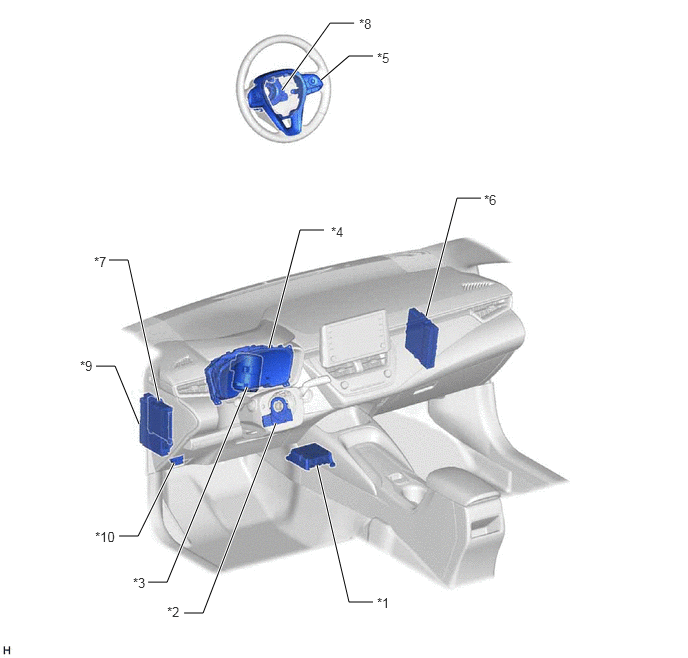

| *1 | YAW RATE SENSOR (AIRBAG SENSOR ASSEMBLY) | *2 | STEERING SENSOR |
| *3 | POWER STEERING ECU (POWER STEERING ECU WITH MOTOR ASSEMBLY) | *4 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY - LTA/LDA INDICATOR - METER BUZZER |
| *5 | STEERING PAD SWITCH ASSEMBLY - LTA/LDA MAIN SWITCH - FUNCTION SWITCH (CUSTOMIZE SWITCH) |
*6 | HYBRID VEHICLE CONTROL ECU |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | SPIRAL CABLE SUB-ASSEMBLY |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 4 FUSE |
*10 | DLC3 |
