Terminals Of Ecu [01/2019 - 04/2020]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, and 2020 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

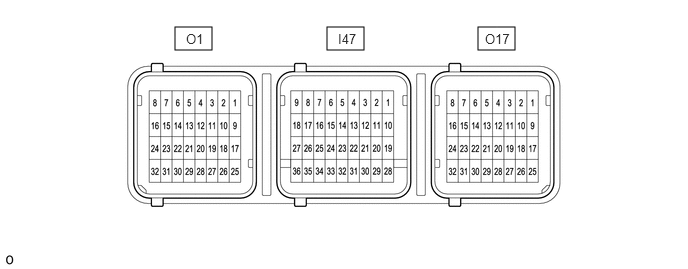

- AIRBAG SENSOR ASSEMBLY
Terminal No. Terminal Symbol Destination O1-5 PL+ Front pretensioner squib LH (Front seat outer belt assembly LH) O1-6 PL- O1-7 ICL- Curtain shield squib LH (Curtain shield airbag assembly LH) O1-8 ICL+ O1-15 SFL- Front side squib LH (Front seat airbag assembly LH) O1-16 SFL+ O1-25 LSP+ Seat position airbag sensor O1-26 LSP- O1-27 LBE- Front seat belt buckle switch LH (Front seat inner belt assembly LH) O1-28 LBE+ O1-29 BCL+ Side No. 1 airbag sensor LH O1-30 BCL- O1-31 BBL- Side No. 2 airbag sensor LH O1-32 BBL+ I47-1 P2+ Front passenger squib 2nd step (Instrument panel passenger airbag assembly) I47-2 P2- I47-3 P- Front passenger squib (Instrument panel passenger airbag assembly) I47-4 P+ I47-6 D+ Driver squib (Horn button assembly) I47-7 D- I47-8 D2- Driver squib 2nd step (Horn button assembly) I47-9 D2+ I47-10 P3+ Front passenger variable vent hole squib (Instrument panel passenger airbag assembly) I47-11 P3- I47-12 DK- Driver side knee airbag squib (Lower No. 1 instrument panel airbag assembly) I47-13 DK+ I47-23* GSW3 DCM (Telematics transceiver) I47-24 GSW2 Hybrid vehicle control ECU I47-26 CANH CAN communication line I47-27 CANL I47-28 -SR Front airbag sensor RH I47-29 +SR I47-30 +SL Front airbag sensor LH I47-31 -SL I47-32 E2 Ground I47-33 E1 I47-34 P-AB Passenger airbag ON/OFF indicator (Telltale light assembly) I47-35 PAON I47-36 IG2 A/BAG-IG2 fuse O17-1 ICR+ Curtain shield squib RH (Curtain shield airbag assembly RH) O17-2 ICR- O17-3 PR- Front pretensioner squib RH (Front seat outer belt assembly RH) O17-4 PR+ O17-9 SFR+ Front side squib RH (Front seat airbag assembly RH) O17-10 SFR- O17-13 FCP+ Passenger side front seat cushion squib (Front seat cushion airbag assembly RH) O17-14 FCP- O17-25 BBR+ Side No. 2 airbag sensor RH O17-26 BBR- O17-27 BCR- Side No. 1 airbag sensor RH O17-28 BCR+ *: w/ Manual (SOS) Switch
