Parts Location [11/2018 - 08/2020]: Illustration
WARNING: This page is about a different car, the 2020 Toyota RAV4 and 2019 Toyota RAV4. However, it is still accessible from the selected car via links, so may be relevant.

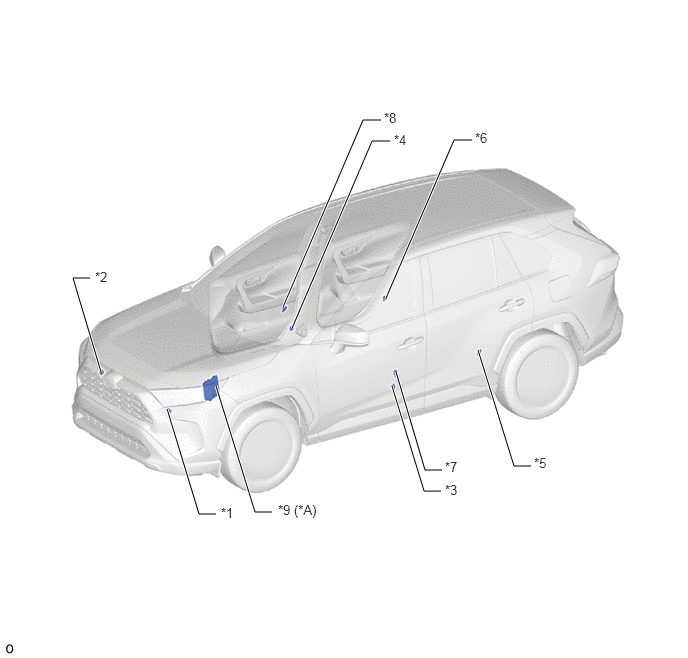

Fig 1: Airbag System (W/O Occupant Classification System) Replacement Components (1 Of 3) [11/2018 - 08/2020]
| *A | for Gasoline Model | - | - |
| *1 | FRONT AIRBAG SENSOR LH | *2 | FRONT AIRBAG SENSOR RH |
| *3 | FLOOR SIDE AIRBAG SENSOR LH | *4 | FLOOR SIDE AIRBAG SENSOR RH |
| *5 | NO. 2 SIDE AIRBAG SENSOR ASSEMBLY LH | *6 | NO. 2 SIDE AIRBAG SENSOR ASSEMBLY RH |
| *7 | SIDE AIRBAG PRESSURE SENSOR LH | *8 | SIDE AIRBAG PRESSURE SENSOR RH |
| *9 | ECM | - | - |
Fig 1: Airbag System (W/O Occupant Classification System) Replacement Components (2 Of 3) [11/2018 - 08/2020]
| *1 | CURTAIN SHIELD AIRBAG ASSEMBLY LH | *2 | CURTAIN SHIELD AIRBAG ASSEMBLY RH |
| *3 | FRONT SEAT AIRBAG ASSEMBLY LH | *4 | FRONT SEAT AIRBAG ASSEMBLY RH |
| *5 | FRONT SEAT OUTER BELT ASSEMBLY LH - PRETENSIONER |
*6 | FRONT SEAT OUTER BELT ASSEMBLY RH - PRETENSIONER |

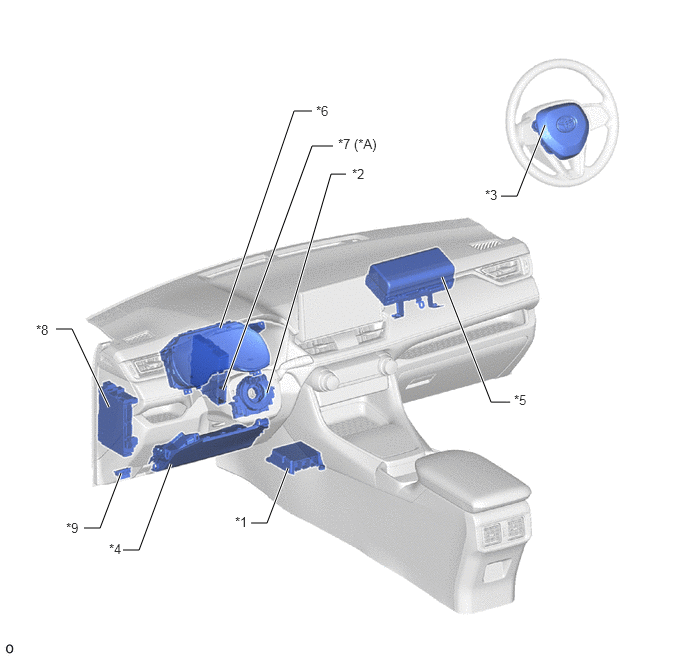

Fig 1: Airbag System (W/O Occupant Classification System) Replacement Components (3 Of 3) [11/2018 - 08/2020]
| *A | for HV Model | - | - |
| *1 | AIRBAG ECU ASSEMBLY | *2 | SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
| *3 | HORN BUTTON ASSEMBLY | *4 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *5 | INSTRUMENT PANEL PASSENGER WITHOUT DOOR AIRBAG ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | HYBRID VEHICLE CONTROL ECU | *8 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
|
| *9 | DLC3 | - | - |
