Terminals Of Ecu [02/2019 - 08/2020]
WARNING: This page is about a different car, the 2020 Toyota RAV4 and 2019 Toyota RAV4. However, it is still accessible from the selected car via links, so may be relevant.

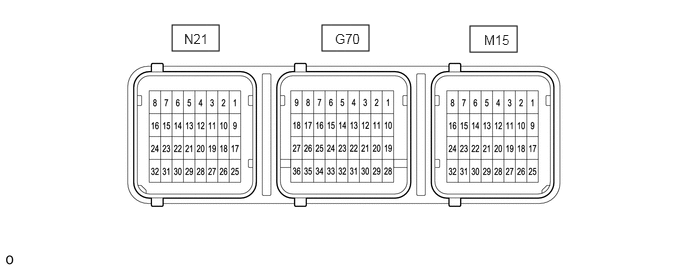

- AIRBAG ECU ASSEMBLY
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Terminal No. Terminal Symbol Destination G70-1 P2+ Instrument panel passenger without door airbag assembly (front passenger side squib 2nd step) G70-2 P2- Instrument panel passenger without door airbag assembly (front passenger side squib 2nd step) G70-3 P- Instrument panel passenger without door airbag assembly G70-4 P+ Instrument panel passenger without door airbag assembly G70-6 D+ Horn button assembly G70-7 D- Horn button assembly G70-8 D2- Horn button assembly (driver side squib 2nd step) G70-9 D2+ Horn button assembly (driver side squib 2nd step) G70-12 DK- Lower No. 1 instrument panel airbag assembly G70-13 DK+ Lower No. 1 instrument panel airbag assembly G70-23 GSW3 DCM (telephone transceiver assembly)*1 G70-24 GSW2 Hybrid vehicle control ECU assembly*2 G70-25 GSW Main body ECU (multiplex network body ECU) G70-26 CANH CAN communication line G70-27 CANL CAN communication line G70-28 -SR Front airbag sensor RH G70-29 +SR Front airbag sensor RH G70-30 +SL Front airbag sensor LH G70-31 -SL Front airbag sensor LH G70-32 E2 Ground G70-33 E1 Ground G70-34 P-AB Telltale light assembly (passenger airbag ON/OFF indicator) G70-35 PAON Telltale light assembly (passenger airbag ON/OFF indicator) G70-36 IG2 A/BAG-IG2 fuse N21-5 PL+ Front seat outer belt assembly LH N21-6 PL- Front seat outer belt assembly LH N21-7 ICL- Curtain shield airbag assembly LH N21-8 ICL+ Curtain shield airbag assembly LH N21-15 SFL- Front seat airbag assembly LH N21-16 SFL+ Front seat airbag assembly LH N21-25 LSP+ Front seat adjuster assembly LH (seat position airbag sensor) N21-26 LSP- Front seat adjuster assembly LH (seat position airbag sensor) N21-27 LBE- Front seat inner belt assembly LH N21-28 LBE+ Front seat inner belt assembly LH N21-29 BCL+ Floor side airbag sensor LH N21-30 BCL- Floor side airbag sensor LH N21-31 BBL- No. 2 side airbag sensor assembly LH N21-32 BBL+ No. 2 side airbag sensor assembly LH M15-1 ICR+ Curtain shield airbag assembly RH M15-2 ICR- Curtain shield airbag assembly RH M15-3 PR- Front seat outer belt assembly RH M15-4 PR+ Front seat outer belt assembly RH M15-5 FCP+ Front seat cushion airbag assembly RH M15-6 FCP- Front seat cushion airbag assembly RH M15-7 PR2- Front seat outer belt assembly RH (selectable force limiter) M15-8 PR2+ Front seat outer belt assembly RH (selectable force limiter) M15-9 SFR+ Front seat airbag assembly RH M15-10 SFR- Front seat airbag assembly RH M15-25 BBR+ No. 2 side airbag sensor assembly RH M15-26 BBR- No. 2 side airbag sensor assembly RH M15-27 BCR- Floor side airbag sensor RH M15-28 BCR+ Floor side airbag sensor RH *1: w/ Telematics System
*2: for HV Model
