Parts Location [11/2018 - 02/2019]: Illustration
WARNING: This page is about a different car, the 2020 Toyota RAV4 and 2019 Toyota RAV4. However, it is still accessible from the selected car via links, so may be relevant.

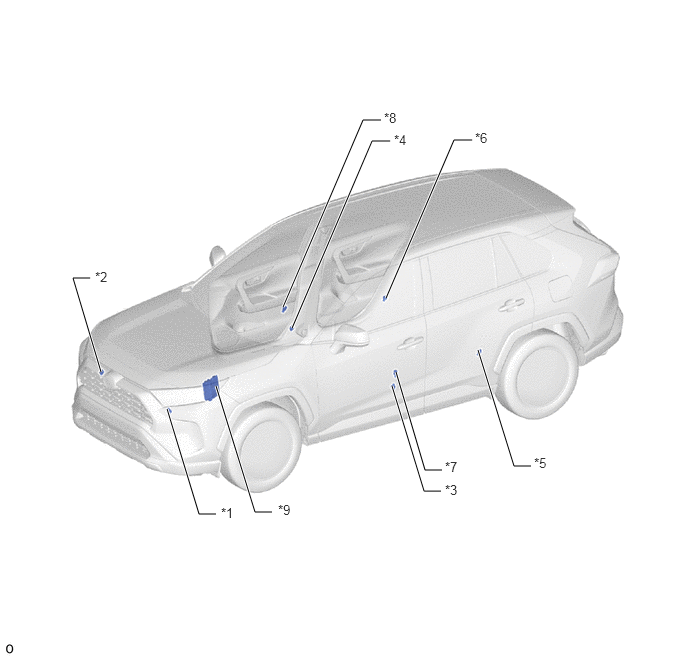

Fig 1: Airbag System (W/ Occupant Classification System) Replacement Components (1 Of 4) [11/2018 - 02/2019]
| *1 | FRONT AIRBAG SENSOR LH | *2 | FRONT AIRBAG SENSOR RH |
| *3 | FLOOR SIDE AIRBAG SENSOR LH | *4 | FLOOR SIDE AIRBAG SENSOR RH |
| *5 | NO. 2 SIDE AIRBAG SENSOR ASSEMBLY LH | *6 | NO. 2 SIDE AIRBAG SENSOR ASSEMBLY RH |
| *7 | SIDE AIRBAG PRESSURE SENSOR LH | *8 | SIDE AIRBAG PRESSURE SENSOR RH |
| *9 | ECM | - | - |
Fig 1: Airbag System (W/ Occupant Classification System) Replacement Components (2 Of 4) [11/2018 - 02/2019]
| *1 | CURTAIN SHIELD AIRBAG ASSEMBLY LH | *2 | CURTAIN SHIELD AIRBAG ASSEMBLY RH |
| *3 | FRONT SEAT AIRBAG ASSEMBLY LH | *4 | FRONT SEAT AIRBAG ASSEMBLY RH |
| *5 | FRONT SEAT OUTER BELT ASSEMBLY LH - PRETENSIONER |
*6 | FRONT SEAT OUTER BELT ASSEMBLY RH - PRETENSIONER - SELECTABLE FORCE LIMITER |
Fig 1: Airbag System (W/ Occupant Classification System) Replacement Components (3 Of 4) [11/2018 - 02/2019]
| *1 | AIRBAG ECU ASSEMBLY | *2 | SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
| *3 | HORN BUTTON ASSEMBLY | *4 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *5 | INSTRUMENT PANEL PASSENGER WITHOUT DOOR AIRBAG ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | TELLTALE LIGHT ASSEMBLY - PASSENGER AIRBAG ON/OFF INDICATOR |
*8 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
|
| *9 | DLC3 | - | - |
Fig 1: Airbag System (W/ Occupant Classification System) Replacement Components (4 Of 4) [11/2018 - 02/2019]
| *1 | OCCUPANT DETECTION ECU | *2 | FRONT SEAT CUSHION AIRBAG ASSEMBLY RH |
| *3 | FRONT SEAT INNER BELT ASSEMBLY LH - BUCKLE SWITCH |
*4 | FRONT SEAT INNER BELT ASSEMBLY RH |
| *5 | FRONT SEAT ADJUSTER ASSEMBLY LH - SEAT POSITION AIRBAG SENSOR |
- | - |
