Caution / Notice / Hint

COMPONENTS (REMOVAL)

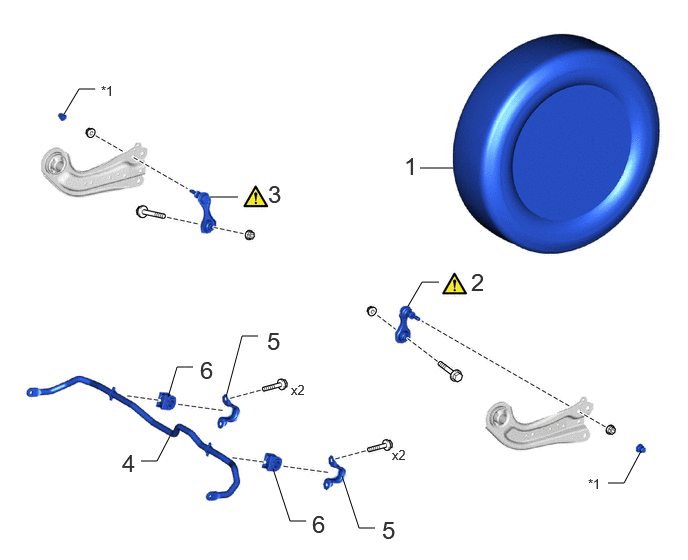

Fig 1: Rear Stabilizer Bar Removal Components [09/2021 - 11/2022]
GTY1033789Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Procedure Part Name Code
GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
1 REAR WHEEL - - - -
2 REAR STABILIZER LINK ASSEMBLY LH 48840A See step  2 - -
3 REAR STABILIZER LINK ASSEMBLY RH 48830D See step  2 - -
4 REAR STABILIZER BAR 48812 - - -
5 REAR NO. 1 STABILIZER BAR BRACKET 48832A - - -
6 REAR STABILIZER BAR BUSH 48818 - - -
*1 CAP - -
