Parts Location [11/2022 - 11/2023]: Illustration
WARNING: This page is about a different car, the 2025 Toyota Corolla Cross, 2024 Toyota Corolla Cross, and 2023 Toyota Corolla Cross. However, it is still accessible from the selected car via links, so may be relevant.

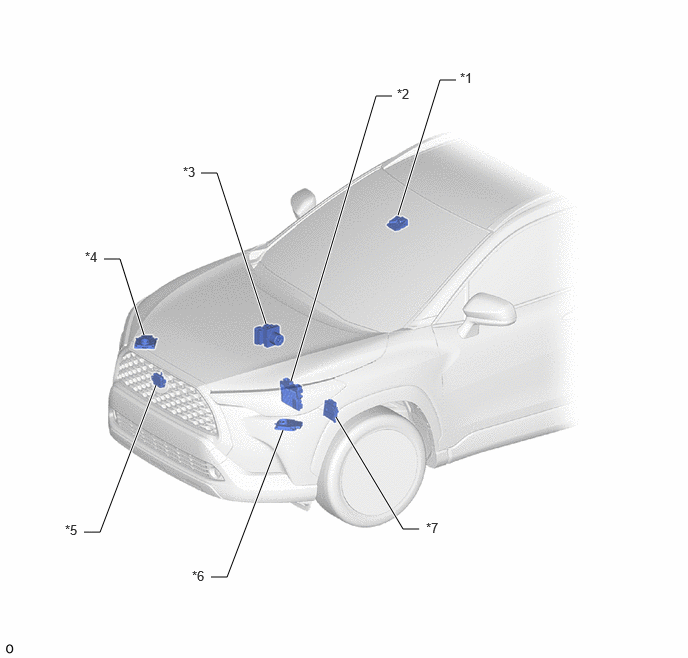

| *1 | FORWARD RECOGNITION CAMERA | *2 | ECM |
| *3 | BRAKE ACTUATOR ASSEMBLY | *4 | HEADLAMP ECU SUB-ASSEMBLY RH (w/ AFS) |
| *5 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *6 | HEADLAMP ECU SUB-ASSEMBLY LH (w/ AFS) |
| *7 | TCM | - | - |

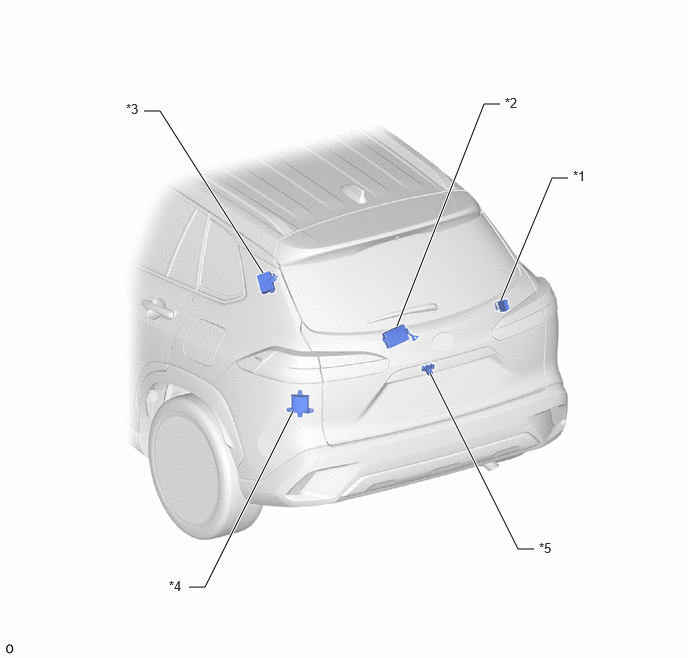

| *1 | 4WD ECU ASSEMBLY (for AWD) |
*2 | MULTIPLEX NETWORK DOOR ECU (w/ Power Back Door) |
| *3 | TIRE PRESSURE WARNING ECU AND RECEIVER | *4 | BLIND SPOT MONITOR SENSOR LH (B) (w/ Blind Spot Monitor System) |
| *5 | REAR TELEVISION CAMERA ASSEMBLY (w/ Parking Assist Monitor System) |
- | - |

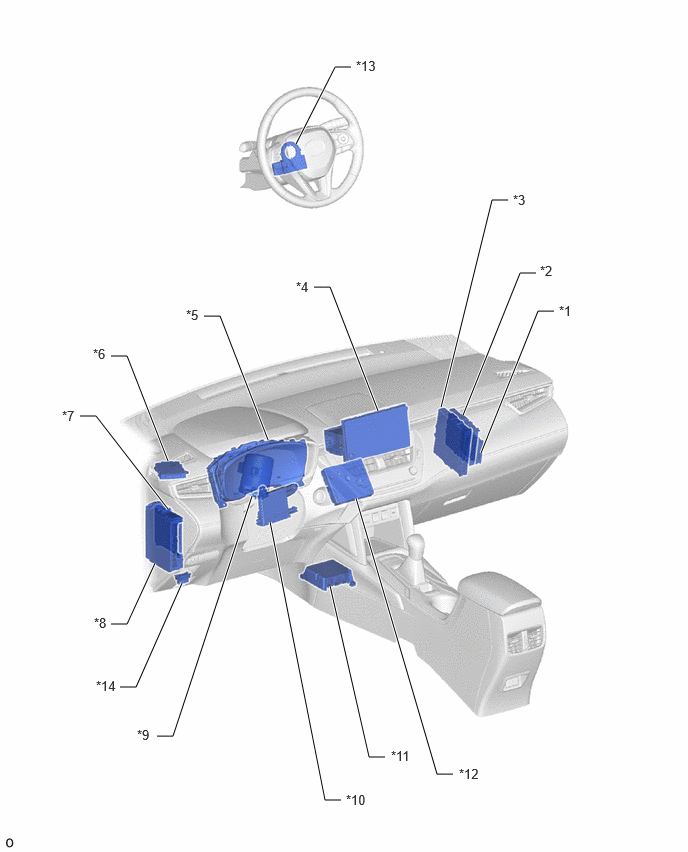

| *1 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) | *2 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Smart Key System) |
| *3 | ENGINE STOP AND START ECU | *4 | RADIO AND DISPLAY RECEIVER ASSEMBLY |
| *5 | COMBINATION METER ASSEMBLY | *6 | CLEARANCE WARNING ECU ASSEMBLY (w/ Intuitive Parking Assist System) |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | POWER DISTRIBUTION BOX ASSEMBLY |
| *9 | POWER STEERING ECU ASSEMBLY | *10 | AIR CONDITIONING AMPLIFIER |
| *11 | AIRBAG ECU ASSEMBLY | *12 | DCM (TELEMATICS TRANSCEIVER) (w/ Telematics Transceiver) |
| *13 | STEERING SENSOR | *14 | DLC3 |

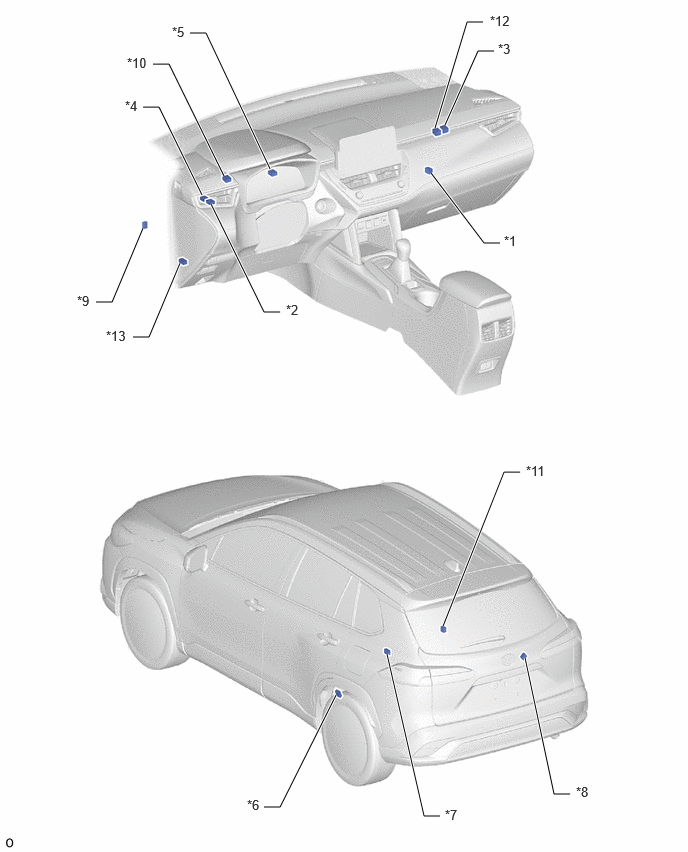

| *1 | NO. 9 GLOBAL CAN JUNCTION CONNECTOR | *2 | NO. 11 GLOBAL CAN JUNCTION CONNECTOR |
| *3 | NO. 13 GLOBAL CAN JUNCTION CONNECTOR | *4 | NO. 14 GLOBAL CAN JUNCTION CONNECTOR |
| *5 | NO. 15 GLOBAL CAN JUNCTION CONNECTOR | *6 | NO. 16 GLOBAL CAN JUNCTION CONNECTOR |
| *7 | NO. 17 GLOBAL CAN JUNCTION CONNECTOR | *8 | NO. 18 GLOBAL CAN JUNCTION CONNECTOR |
| *9 | NO. 20 GLOBAL CAN JUNCTION CONNECTOR | *10 | NO. 21 GLOBAL CAN JUNCTION CONNECTOR |
| *11 | NO. 22 GLOBAL CAN JUNCTION CONNECTOR | *12 | NO. 2 CAN JUNCTION TERMINAL |
| *13 | OPTION CONNECTOR (BUS BUFFER ECU) | - | - |
