The necessary procedures (adjustment, calibration, initialization or registration) that must be performed after parts are removed and installed, or replaced during cylinder block removal/installation are shown below.
NECESSARY PROCEDURES AFTER PARTS REMOVED/INSTALLED/REPLACED
| Replaced Part or Performed Procedure | Necessary Procedure | Effect/Inoperative Function when Necessary Procedure not Performed | Link |
|---|---|---|---|
| Replacement of piston or piston ring | Inspection after repair |
|
Refer to INITIALIZATION [11/2022 - ] |

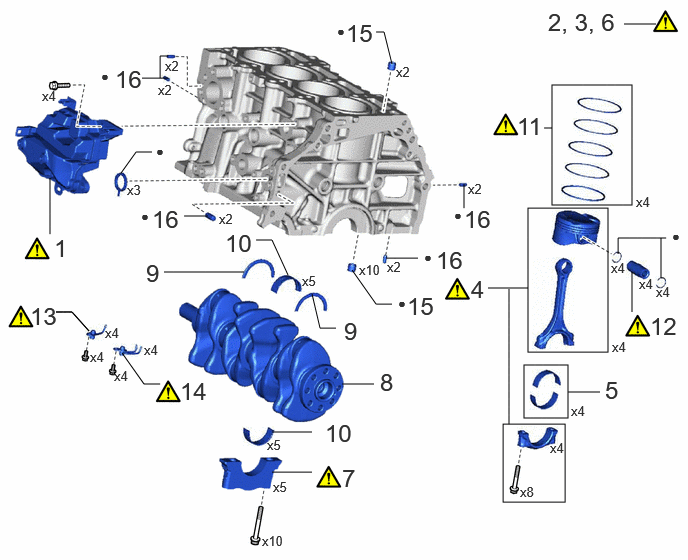

COMPONENTS (DISASSEMBLY)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 1 VENTILATION CASE | 12211 | See step 1 | - | - |
| 2 | INSPECT CONNECTING ROD THRUST CLEARANCE | - | See step 2 | - | - |
| 3 | INSPECT CONNECTING ROD OIL CLEARANCE | - | See step 3 | - | - |
| 4 | PISTON WITH CONNECTING ROD | - | See step 4 | - | - |
| 5 | CONNECTING ROD BEARING | - | - | - | - |
| 6 | INSPECT CRANKSHAFT THRUST CLEARANCE | - | See step 6 | - | - |
| 7 | CRANKSHAFT BEARING CAP | - | See step 7 | - | - |
| 8 | CRANKSHAFT | 13411 | - | - | - |
| 9 | CRANKSHAFT THRUST WASHER | 11791 | - | - | - |
| 10 | CRANKSHAFT BEARING | - | - | - | - |
| 11 | PISTON RING SET | 13011 | See step 11 | - | - |
| 12 | PISTON PIN | 13101A | See step 12 | - | - |
| 13 | NO. 1 OIL NOZZLE SUB-ASSEMBLY | 15708 | See step 13 | - | - |
| 14 | NO. 2 OIL NOZZLE SUB-ASSEMBLY | 15709 | See step 14 | - | - |
| 15 | RING PIN | 11115A | - | - | - |
| 16 | STRAIGHT PIN | 11434Q | - | - | - |
| • | Non-reusable part | - | - |
