Parts Location [11/2023 - ]: Illustration
WARNING: This page is about a different car, the 2025 Toyota Corolla Cross, 2024 Toyota Corolla Cross, and 2023 Toyota Corolla Cross. However, it is still accessible from the selected car via links, so may be relevant.

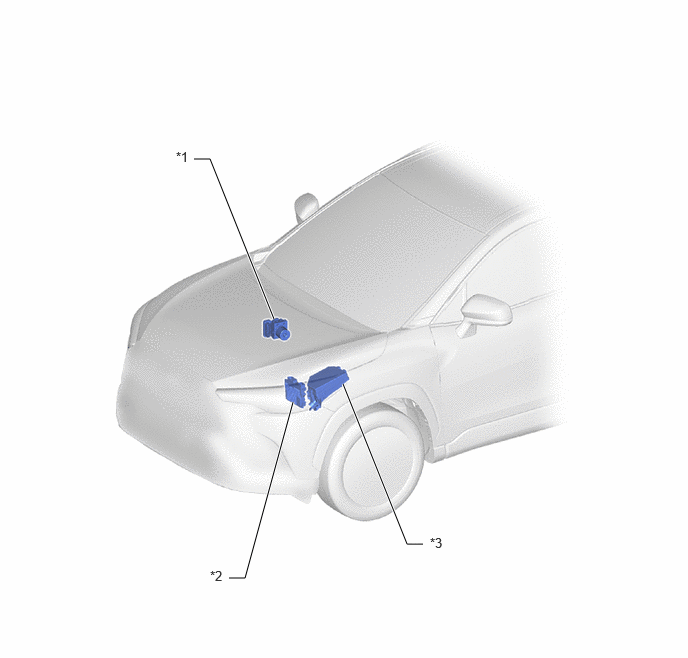

Fig 1: Electric Parking Brake System (For Gasoline Model) Replacement Components (1 Of 2) [11/2023 - ]
| *1 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*2 | ECM |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK - ABS NO. 2 FUSE |
- | - |

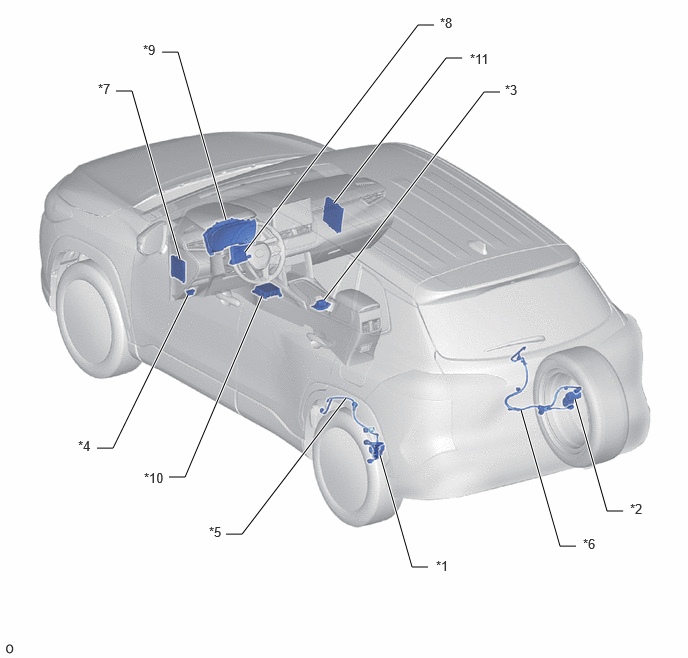

Fig 1: Electric Parking Brake System (For Gasoline Model) Replacement Components (2 Of 2) [11/2023 - ]
| *1 | PARKING BRAKE ACTUATOR ASSEMBLY LH | *2 | PARKING BRAKE ACTUATOR ASSEMBLY RH |
| *3 | ELECTRIC PARKING BRAKE SWITCH (ELECTRIC PARKING BRAKE SWITCH ASSEMBLY) | *4 | DLC3 |
| *5 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | *6 | NO. 1 PARKING BRAKE WIRE ASSEMBLY |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *9 | COMBINATION METER ASSEMBLY | *10 | DECELERATION SENSOR (AIRBAG ECU ASSEMBLY) |
| *11 | ENGINE STOP AND START ECU | - | - |
