Parts Location [11/2022 - ]: Illustration
WARNING: This page is about a different car, the 2025 Toyota Corolla Cross, 2024 Toyota Corolla Cross, and 2023 Toyota Corolla Cross. However, it is still accessible from the selected car via links, so may be relevant.

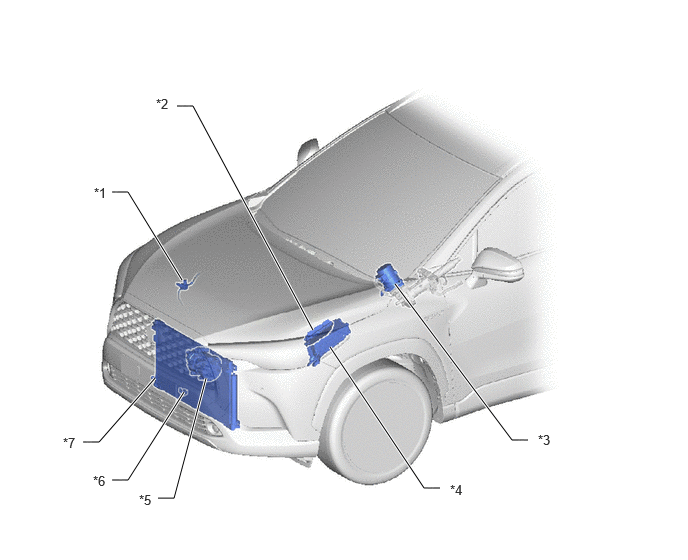

Fig 1: Air Conditioning System (For Manual Air Conditioning System) Replacement Components (1 Of 4) [09/2021 - 11/2022]
| *1 | AIR CONDITIONER PRESSURE SENSOR | *2 | ECM |
| *3 | POWER STEERING ECU ASSEMBLY | *4 | NO. 1 ENGINE ROOM RELAY BLOCK ASSEMBLY - ECU-IGP NO. 3 FUSE - HTR FUSE |
| *5 | COMPRESSOR WITH PULLEY ASSEMBLY | *6 | THERMISTOR ASSEMBLY |
| *7 | COOLER CONDENSER ASSEMBLY | - | - |

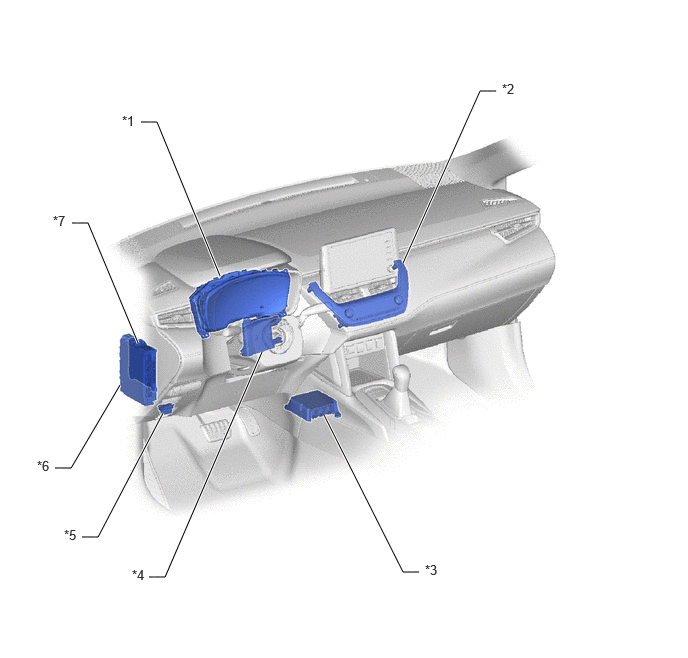

Fig 1: Air Conditioning System (For Manual Air Conditioning System) Replacement Components (2 Of 4) [09/2021 - 11/2022]
| *1 | COMBINATION METER ASSEMBLY | *2 | AIR CONDITIONING CONTROL ASSEMBLY |
| *3 | AIRBAG ECU ASSEMBLY | *4 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *5 | DLC3 | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE - PANEL FUSE |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | - | - |

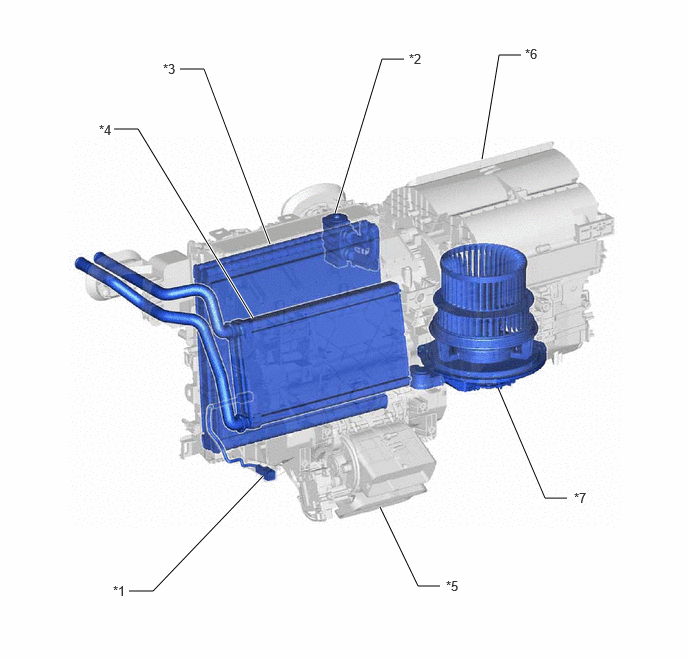

Fig 1: Air Conditioning System (For Manual Air Conditioning System) Replacement Components (3 Of 4) [09/2021 - 11/2022]
| *1 | NO. 1 COOLER THERMISTOR | *2 | COOLER EXPANSION VALVE |
| *3 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY | *4 | HEATER RADIATOR UNIT SUB-ASSEMBLY |
| *5 | AIR CONDITIONING RADIATOR ASSEMBLY | *6 | BLOWER ASSEMBLY |
| *7 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY | - | - |
Fig 1: Air Conditioning System (For Manual Air Conditioning System) Replacement Components (4 Of 4) [09/2021 - 11/2022]
| *1 | NO. 1 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY | *2 | NO. 1 BLOWER DAMPER SERVO SUB-ASSEMBLY |
| *3 | NO. 2 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY | *4 | AIR CONDITIONING HARNESS ASSEMBLY |
