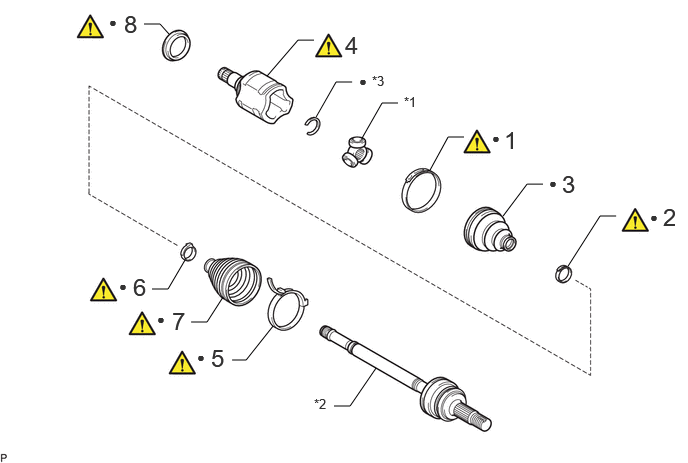

COMPONENTS (DISASSEMBLY)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | REAR NO. 2 DRIVE SHAFT INBOARD JOINT BOOT CLAMP | 42347F | See step 1 | - | - |
| 2 | REAR DRIVE SHAFT INBOARD JOINT BOOT CLAMP | 42347D | See step 1 | - | - |
| 3 | REAR DRIVE SHAFT INBOARD JOINT BOOT | - | - | - | - |
| 4 | REAR DRIVE SHAFT INBOARD JOINT ASSEMBLY | - | See step 4 | - | - |
| 5 | REAR NO. 2 DRIVE SHAFT OUTBOARD JOINT BOOT CLAMP | 42346F | See step 5 | - | - |
| 6 | REAR DRIVE SHAFT OUTBOARD JOINT BOOT CLAMP | 42346D | See step 6 | - | - |
| 7 | REAR DRIVE SHAFT OUTBOARD JOINT BOOT | - | See step 7 | - | - |
| 8 | REAR DRIVE SHAFT DUST COVER | 41336K | See step 8 | - | - |
| *1 | TRIPOD JOINT | *2 | REAR DRIVE OUTBOARD JOINT SHAFT ASSEMBLY |
| *3 | REAR DRIVE SHAFT SNAP RING | - | - |
| • | Non-reusable part | - | - |
NOTE:
- When using a vise, place aluminum plates between the part and vise.
- When using a vise, do not overtighten it.
HINT:
- Use the same procedure for the RH side and LH side.
- The following procedure is for the LH side.
