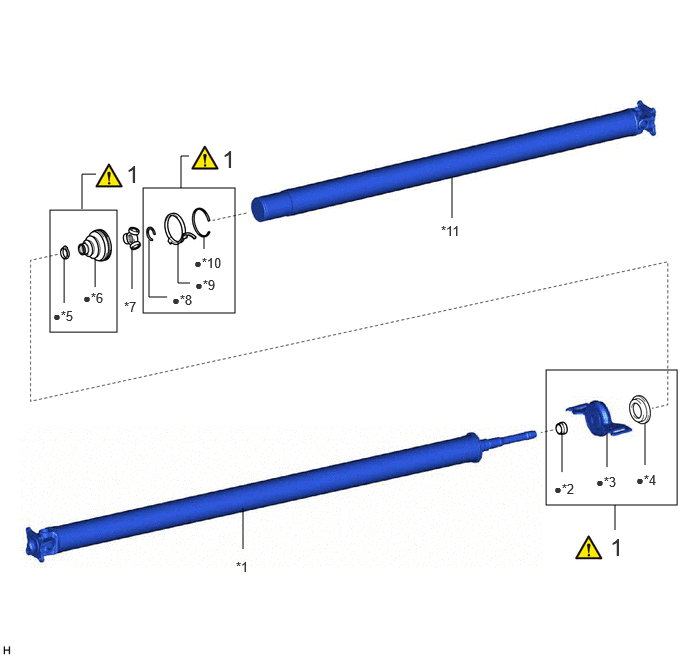

COMPONENTS (REASSEMBLY)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | UNIVERSAL BOOT KIT | - | See step 1 | - | - |
| *1 | FRONT PROPELLER SHAFT ASSEMBLY | *2 | NO. 1 DUST DEFLECTOR |
| *3 | CENTER SUPPORT BEARING | *4 | FLANGE |
| *5 | SMALL DIAMETER PROPELLER SHAFT BOOT CLAMP | *6 | PROPELLER SHAFT BOOT |
| *7 | TRIPOD JOINT | *8 | PROPELLER SHAFT SNAP RING |
| *9 | LARGE DIAMETER PROPELLER SHAFT BOOT CLAMP | *10 | BEARING CASE SNAP RING |
| *11 | REAR PROPELLER SHAFT ASSEMBLY | - | - |
| • | Non-reusable part | - | - |
NOTE:
- As imbalance affects vibration and noise performance, make sure to ensure correct angular alignment of the following components during installation.
- FRONT PROPELLER SHAFT ASSEMBLY
- REAR PROPELLER SHAFT ASSEMBLY
- LARGE DIAMETER PROPELLER SHAFT BOOT CLAMP
- SMALL DIAMETER PROPELLER SHAFT BOOT CLAMP
- TRIPOD JOINT
