Parts Location [04/2018 - 08/2019]: Illustration
WARNING: This page is about a different variant/trim than selected.

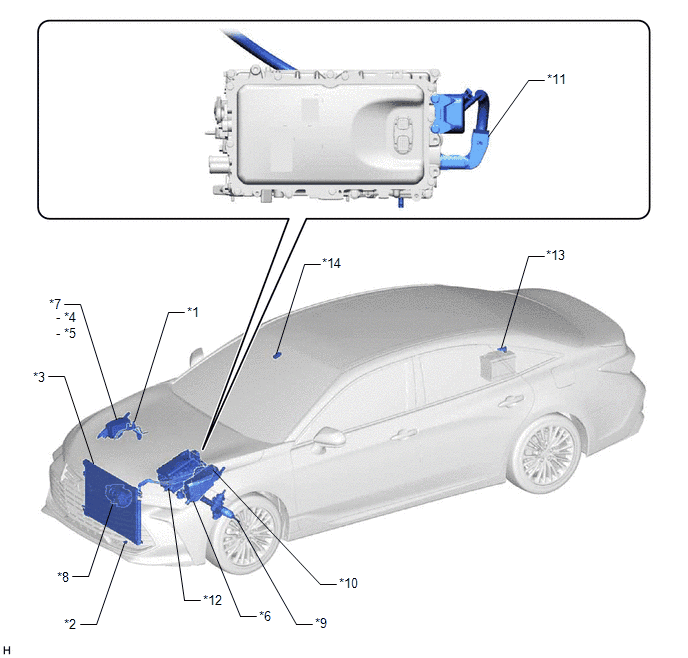

| *1 | AIR CONDITIONER PRESSURE SENSOR | *2 | THERMISTOR ASSEMBLY |
| *3 | COOLER CONDENSER ASSEMBLY | *4 | PTC HTR NO. 1 RELAY |
| *5 | PTC HTR NO. 2 RELAY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - HTR FUSE |
| *7 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - PTC HTR NO. 1 FUSE - PTC HTR NO. 2 FUSE |
*8 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *9 | POWER STEERING ECU (RACK AND PINION POWER STEERING GEAR ASSEMBLY) | *10 | ECM |
| *11 | HV AIR CONDITIONING WIRE | *12 | INVERTER WITH CONVERTER ASSEMBLY |
| *13 | BATTERY STATE SENSOR ASSEMBLY | *14 | AIR CONDITIONING THERMISTOR ASSEMBLY |

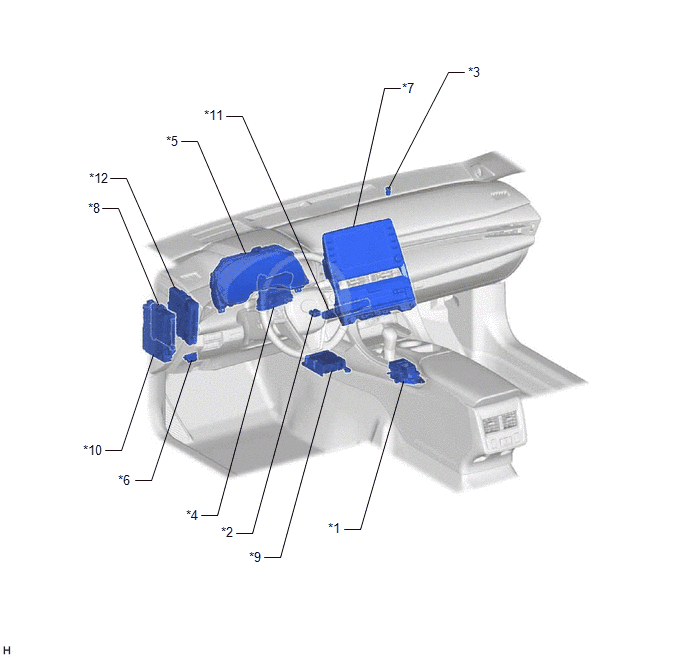

| *1 | ECO SWITCH ASSEMBLY (ELECTRIC PARKING BRAKE SWITCH ASSEMBLY) | *2 | COOLER (ROOM TEMP. SENSOR) THERMISTOR |
| *3 | AUTOMATIC LIGHT CONTROL SENSOR | *4 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *5 | COMBINATION METER ASSEMBLY | *6 | DLC3 |
| *7 | AIR CONDITIONING CONTROL PANEL (RADIO AND DISPLAY RECEIVER ASSEMBLY) | *8 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *9 | AIRBAG ECU ASSEMBLY | *10 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE - ECU-IG1 NO. 3 FUSE - ECU-IG1 NO. 4 FUSE - ECU-ACC FUSE |
| *11 | DCM (TELEMATICS TRANSCEIVER) | *12 | HYBRID VEHICLE CONTROL ECU |

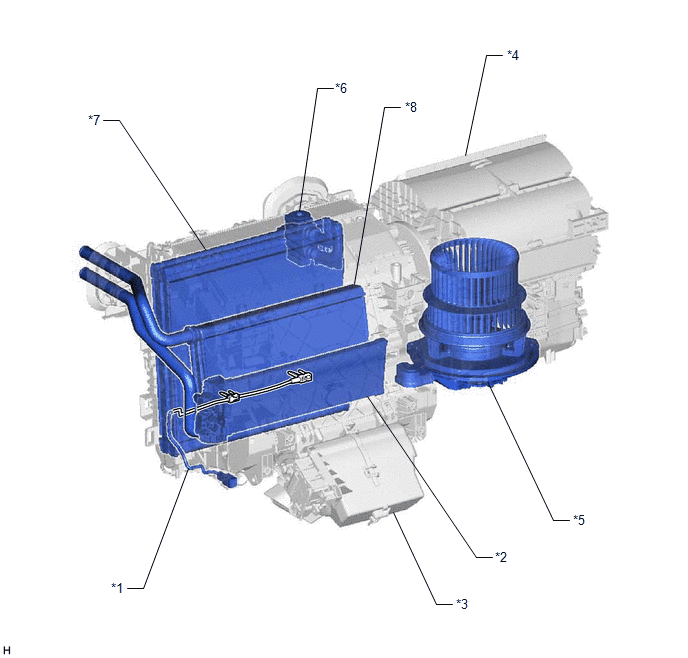

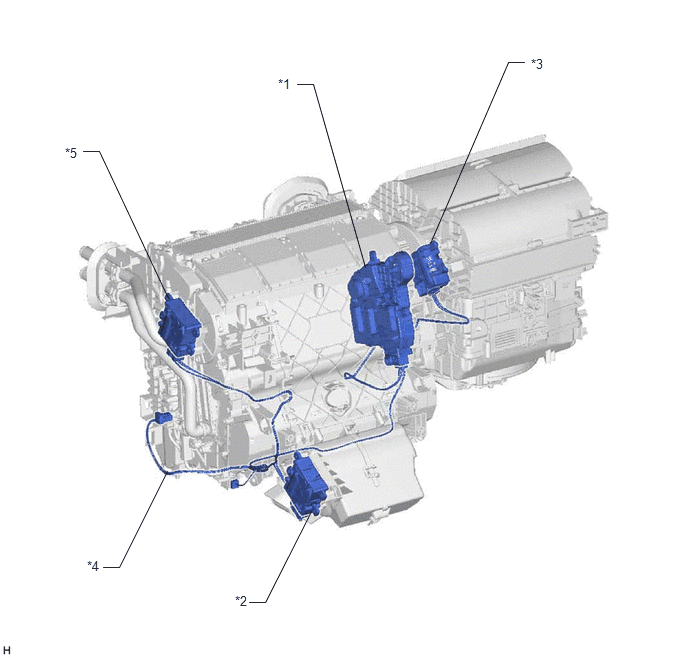

| *1 | NO. 1 COOLER THERMISTOR | *2 | QUICK HEATER ASSEMBLY |
| *3 | AIR CONDITIONING RADIATOR ASSEMBLY | *4 | BLOWER ASSEMBLY |
| *5 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY | *6 | COOLER EXPANSION VALVE |
| *7 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY | *8 | HEATER RADIATOR UNIT SUB-ASSEMBLY |
