Parts Location [04/2018 -]: Illustration
WARNING: This page is about a different variant/trim than selected.

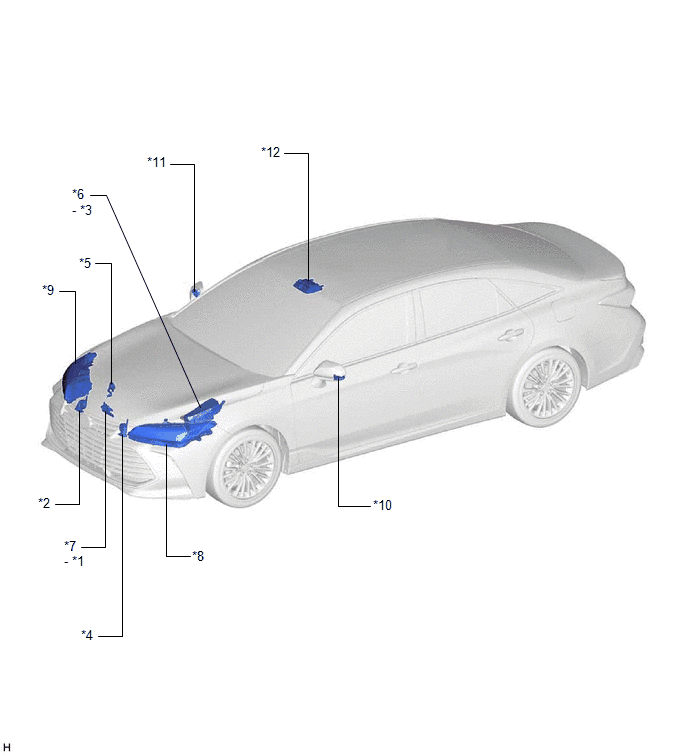

| *1 | ENGINE HOOD COURTESY SWITCH | *2 | HIGH PITCHED HORN ASSEMBLY |
| *3 | HORN RELAY | *4 | LOW PITCHED HORN ASSEMBLY |
| *5 | SECURITY HORN ASSEMBLY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - HORN FUSE |
| *7 | HOOD LOCK ASSEMBLY | *8 | HEADLIGHT ASSEMBLY LH - LOW BEAM - TURN SIGNAL LIGHT |
| *9 | HEADLIGHT ASSEMBLY RH - LOW BEAM - TURN SIGNAL LIGHT |
*10 | SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
| *11 | SIDE TURN SIGNAL LIGHT ASSEMBLY RH | *12 | ROOF CONSOLE BOX SUB-ASSEMBLY - INTERIOR LIGHT |

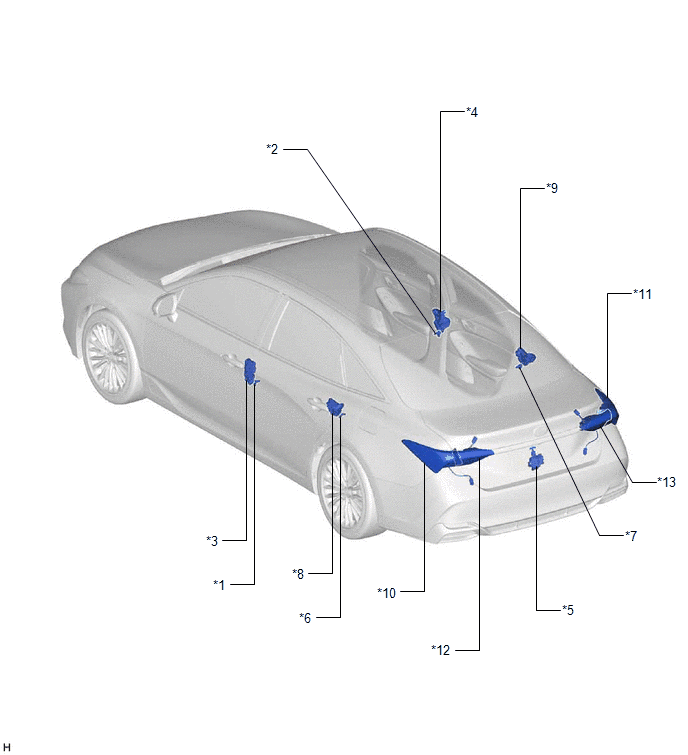

| *1 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) |
| *3 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH |
| *5 | LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) | *8 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *9 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH | *10 | REAR COMBINATION LIGHT ASSEMBLY LH - TAILLIGHT - TURN SIGNAL LIGHT |
| *11 | REAR COMBINATION LIGHT ASSEMBLY RH - TAILLIGHT - TURN SIGNAL LIGHT |
*12 | REAR LIGHT ASSEMBLY LH |
| *13 | REAR LIGHT ASSEMBLY RH | - | - |

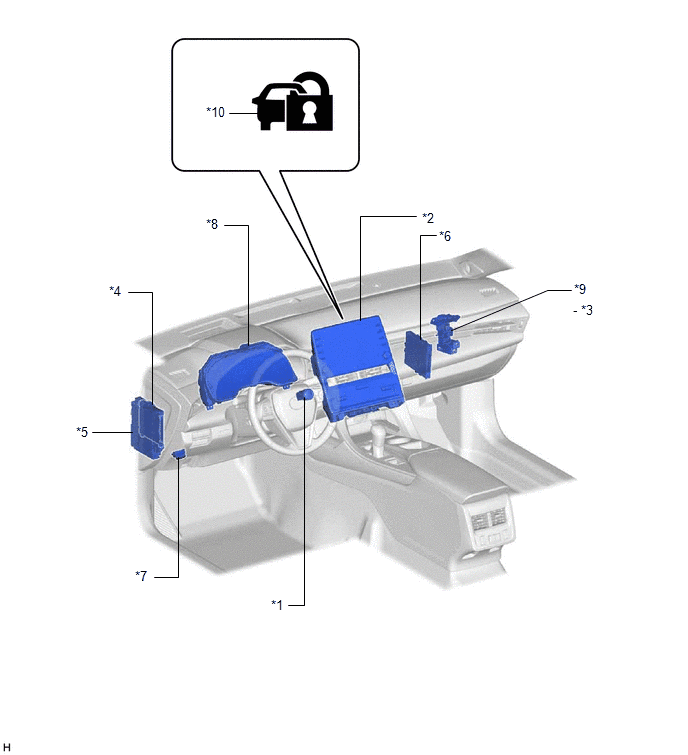

| *1 | POWER SWITCH | *2 | RADIO AND DISPLAY RECEIVER ASSEMBLY |
| *3 | S-HORN RELAY | *4 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE - ECU-ACC FUSE - ECU-IG1 NO. 4 FUSE - S-HORN FUSE |
*6 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *7 | DLC3 | *8 | COMBINATION METER ASSEMBLY |
| *9 | NO. 5 RELAY BLOCK | *10 | SECURITY INDICATOR LIGHT |
