Components [08/2019 - ]
WARNING: This page is about a different variant/trim than selected.

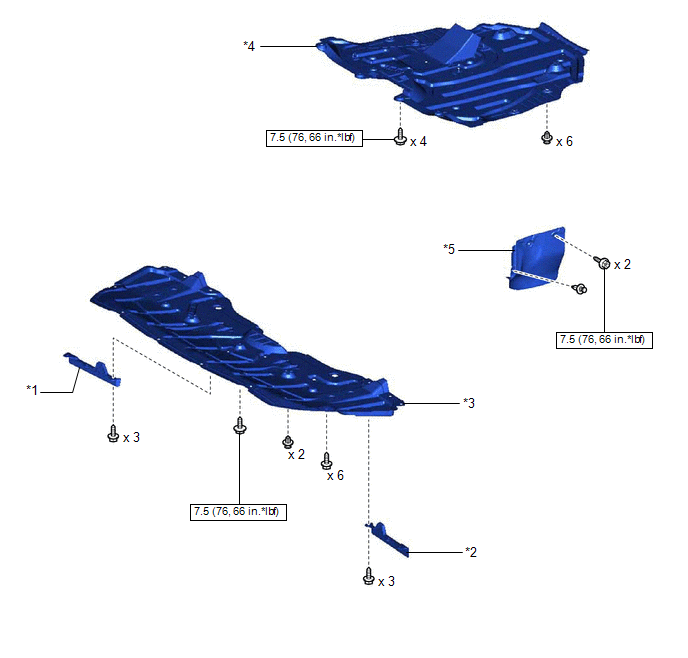

| Callout | Description | Callout | Description |
| *1 | FRONT WHEEL OPENING EXTENSION PAD RH | *2 | FRONT WHEEL OPENING EXTENSION PAD LH |
| *3 | NO. 1 ENGINE UNDER COVER | *4 | NO. 2 ENGINE UNDER COVER ASSEMBLY |
| *5 | FRONT FENDER APRON SEAL LH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | NO. 1 INVERTER COOLING HOSE | *2 | NO. 5 INVERTER COOLING HOSE |
| *3 | MOTOR COOLING COOLER | *4 | OIL COOLER UNION BOLT |
| *5 | GASKET | *6 | NO. 1 OIL COOLER TUBE CLAMP |
| *7 | NO. 1 MOTOR COOLING HOSE | *8 | NO. 2 MOTOR COOLING PIPE |
| *9 | NO. 2 MOTOR COOLING HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
