System Diagram [04/2018 - ]
WARNING: This page is about a different variant/trim than selected.
- FUEL FLOW DIAGRAM

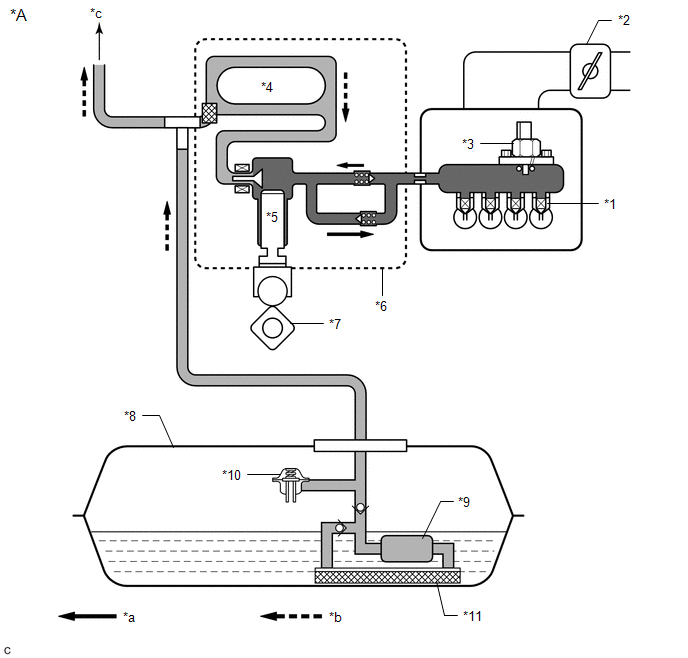

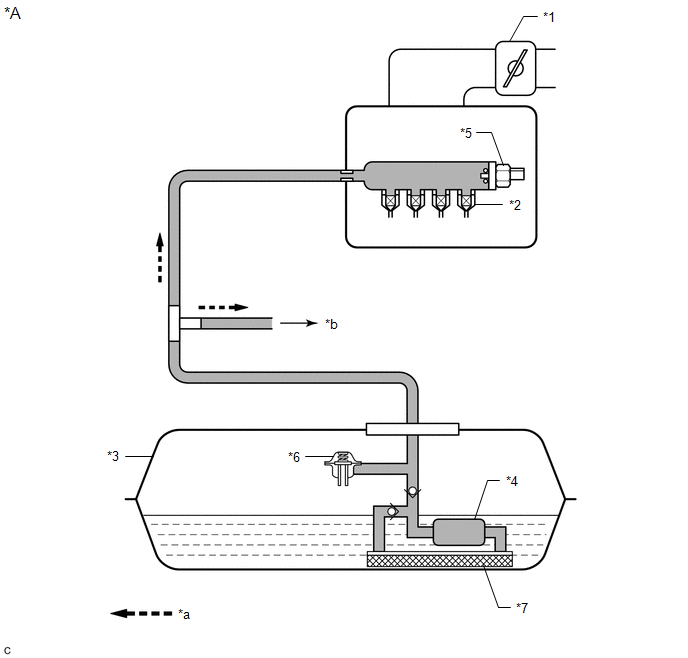

*A for Direct Injection - - *1 Direct Fuel Injector Assembly *2 Throttle Body with Motor Assembly *3 Fuel Pressure Sensor (for High Pressure) *4 Fuel Pressure Pulsation Damper Assembly *5 Plunger *6 Fuel Pump Assembly (for High Pressure) *7 Camshaft *8 Fuel Tank Assembly *9 Fuel Pump (for Low Pressure) *10 Fuel Main Valve Assembly *11 Fuel Filter - - *a High Pressure Fuel Line *b Low Pressure Fuel Line *c to Port Fuel Injector Assembly - - *A for Port Injection - - *1 Throttle Body with Motor Assembly *2 Port Fuel Injector Assembly *3 Fuel Tank Assembly *4 Fuel Pump (for Low Pressure) *5 No. 2 Fuel Pressure Sensor (for Low Pressure) *6 Fuel Main Valve Assembly *7 Fuel Filter - - *a Low Pressure Fuel Line *b to Fuel Pump Assembly (for High Pressure) - ELECTRICAL CONTROL DIAGRAM

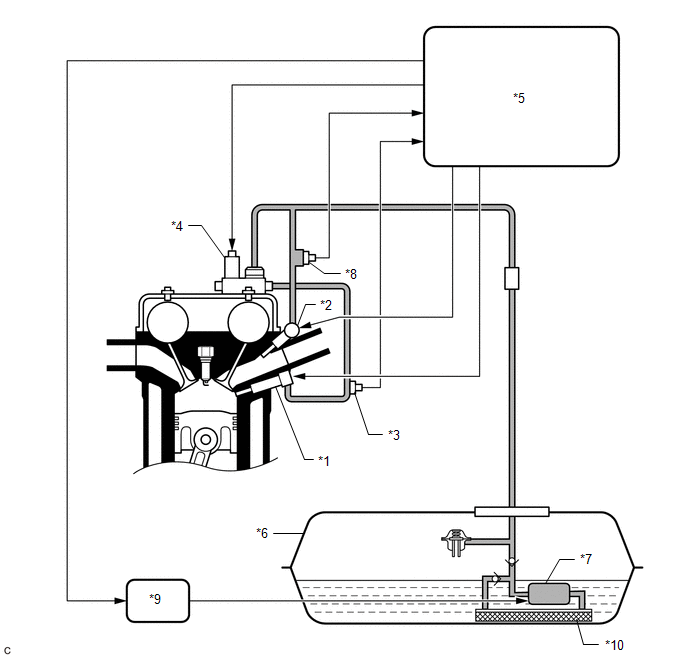

*1 Direct Fuel Injector Assembly *2 Port Fuel Injector Assembly *3 Fuel Pressure Sensor (for High Pressure) *4 Fuel Pump Assembly (for High Pressure) *5 ECM *6 Fuel Tank Assembly *7 Fuel Pump (for Low Pressure) *8 No. 2 Fuel Pressure Sensor (for Low Pressure) *9 Fuel Pump Control ECU *10 Fuel Filter - HIGH PRESSURE SIDE FUEL SYSTEM WIRING DIAGRAM

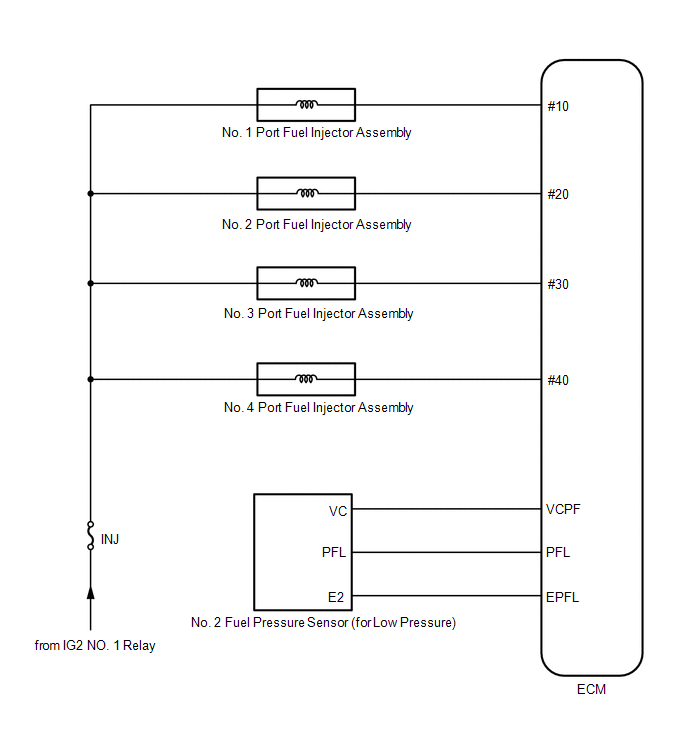

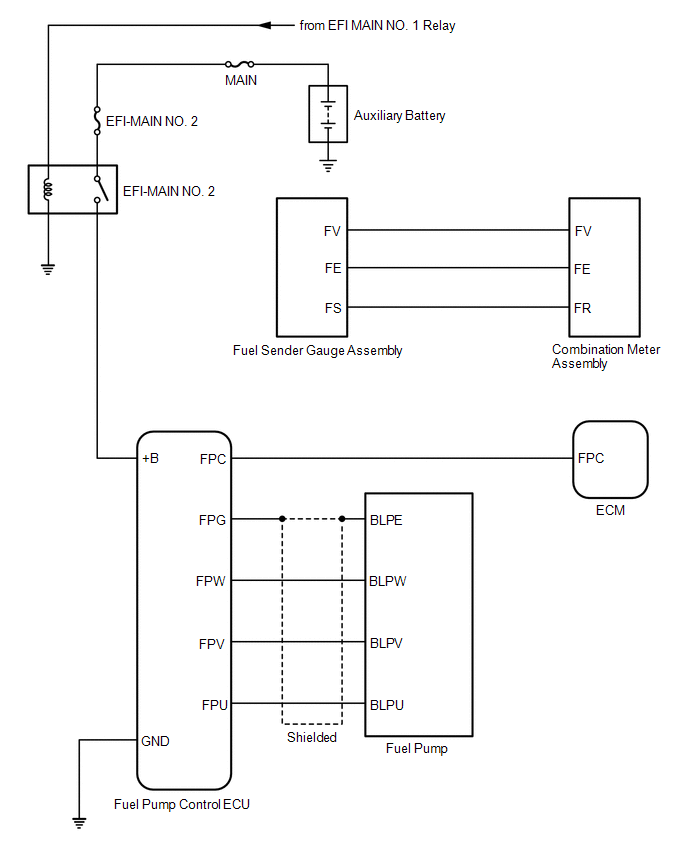

- LOW PRESSURE SIDE FUEL SYSTEM WIRING DIAGRAM
