Parts Location [04/2018 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

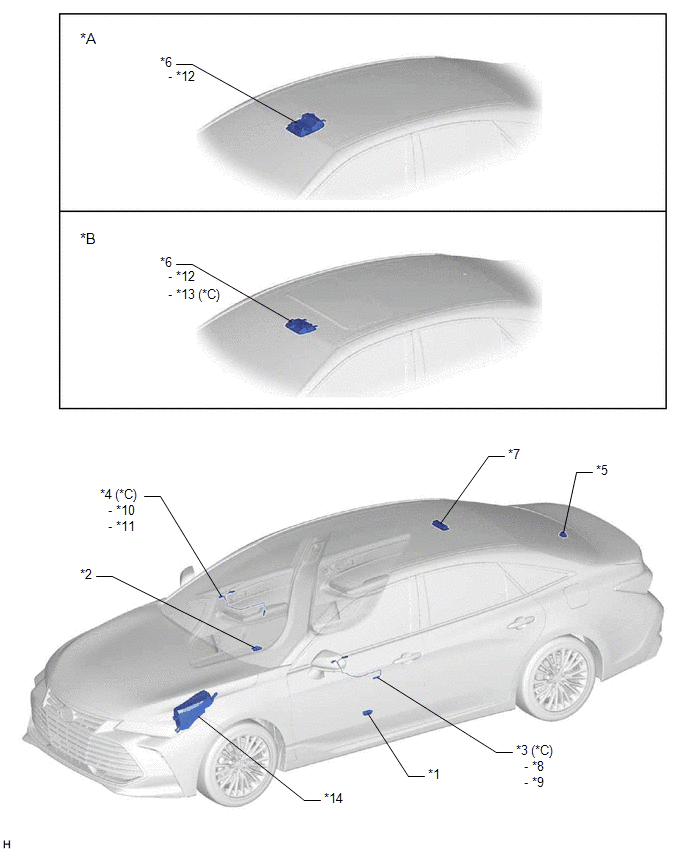

| *A | w/o Sliding Roof | *B | w/ Sliding Roof |
| *C | w/ Mood Switch | - | - |
| *1 | COURTESY LIGHT ASSEMBLY LH | *2 | COURTESY LIGHT ASSEMBLY RH |
| *3 | FRONT DOOR INSIDE HANDLE ILLUMINATION LIGHT ASSEMBLY LH | *4 | FRONT DOOR INSIDE HANDLE ILLUMINATION LIGHT ASSEMBLY RH |
| *5 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *6 | ROOF CONSOLE BOX SUB-ASSEMBLY |
| *7 | SPOT LIGHT ASSEMBLY | *8 | DOOR INSIDE HANDLE ILLUMINATION LIGHT LH |
| *9 | DOOR AMBIENT ILLUMINATION LIGHT LH | *10 | DOOR INSIDE HANDLE ILLUMINATION LIGHT RH |
| *11 | DOOR AMBIENT ILLUMINATION LIGHT RH | *12 | MAP LIGHT |
| *13 | MOOD SWITCH | *14 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - DC/DC FUSE |

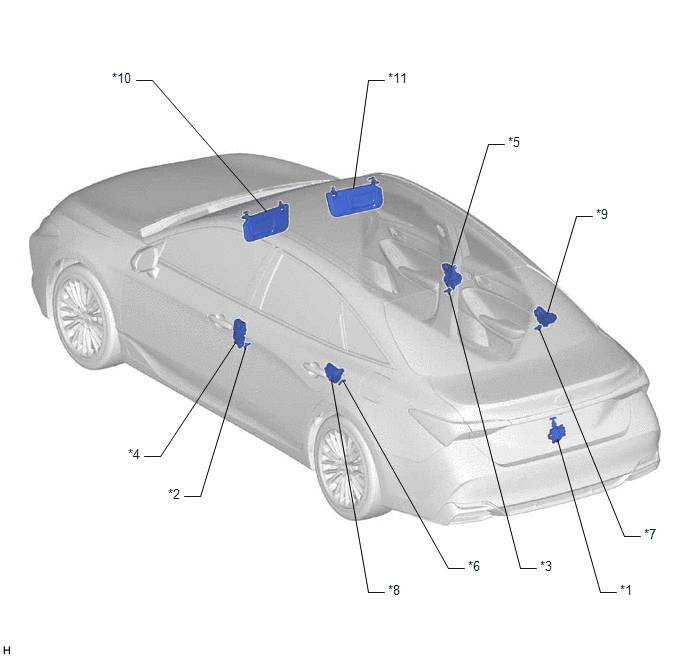

| *1 | LUGGAGE COMPARTMENT DOOR COURTESY LIGHT SWITCH (LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY) | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) |
| *3 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) | *8 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *9 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH | *10 | VANITY LIGHT (VISOR ASSEMBLY LH) |
| *11 | VANITY LIGHT (VISOR ASSEMBLY RH) | - | - |

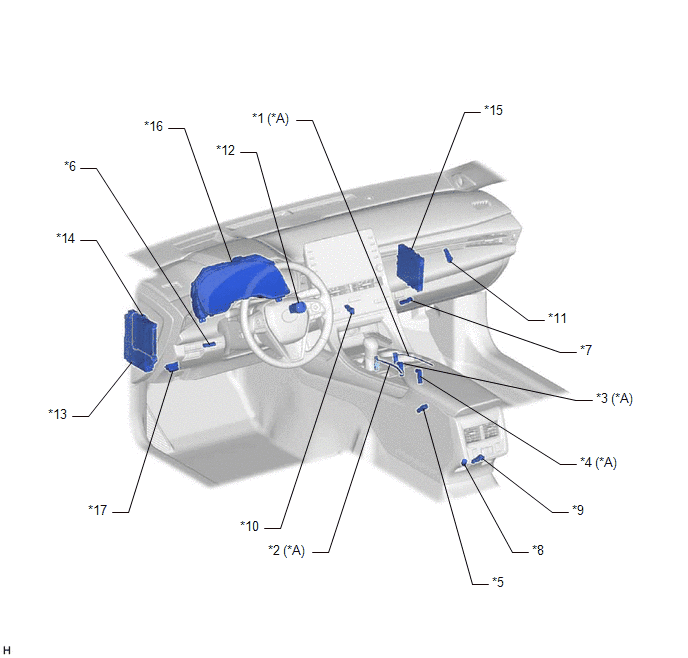

| *A | w/ Mood Switch | - | - |
| *1 | CENTER CONSOLE LIGHT (for Passenger Side) (NO. 2 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) | *2 | CENTER CONSOLE LIGHT (for Driver Side) (NO. 3 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) |
| *3 | CUP HOLDER LIGHT (for Front Side) (NO. 4 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) | *4 | CUP HOLDER LIGHT (for Rear Side) (NO. 4 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) |
| *5 | CONSOLE BOX LIGHT (NO. 5 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) | *6 | FRONT FOOTWELL LIGHT LH (NO. 1 INTERIOR ILLUMINATION LIGHT ASSEMBLY) |
| *7 | FRONT FOOTWELL LIGHT RH (NO. 1 INTERIOR ILLUMINATION LIGHT ASSEMBLY) | *8 | REAR FOOTWELL LIGHT LH (NO. 6 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) |
| *9 | REAR FOOTWELL LIGHT RH (NO. 6 INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) | *10 | FRONT CONSOLE LIGHT (INTERIOR ILLUMINATION LIGHT SUB-ASSEMBLY) |
| *11 | GLOVE BOX LIGHT ASSEMBLY | *12 | POWER SWITCH |
| *13 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-ACC FUSE - ECU-IG1 NO. 4 FUSE - DOME FUSE - ECU-DCC NO. 2 FUSE - ACC RELAY - IG1-NO. 1 RELAY - DOME CUT RELAY |
*14 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *15 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *16 | COMBINATION METER ASSEMBLY |
| *17 | DLC3 | - | - |
