Parts Location [04/2018 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

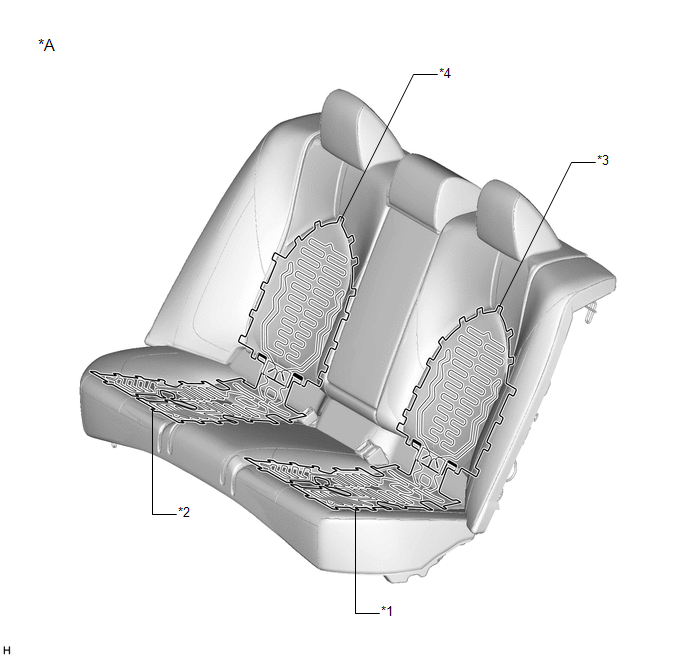

| *A | w/ Rear Seat Heater | - | - |

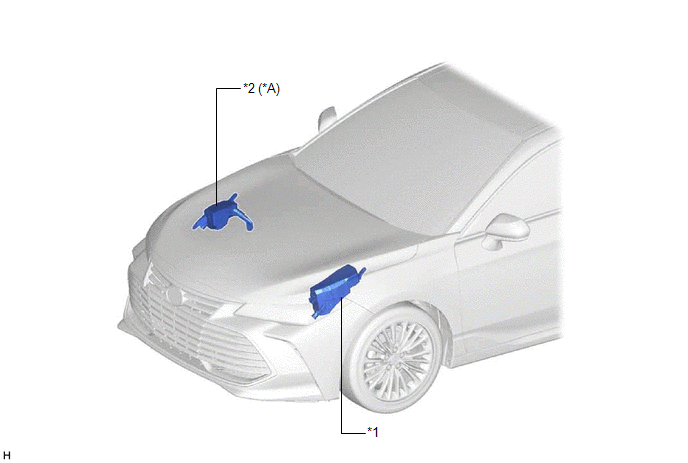

| *1 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - S/HTR MAIN FUSE |
*2 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - S/HTR RR FUSE |
| *A | w/ Rear Seat Heater | - | - |

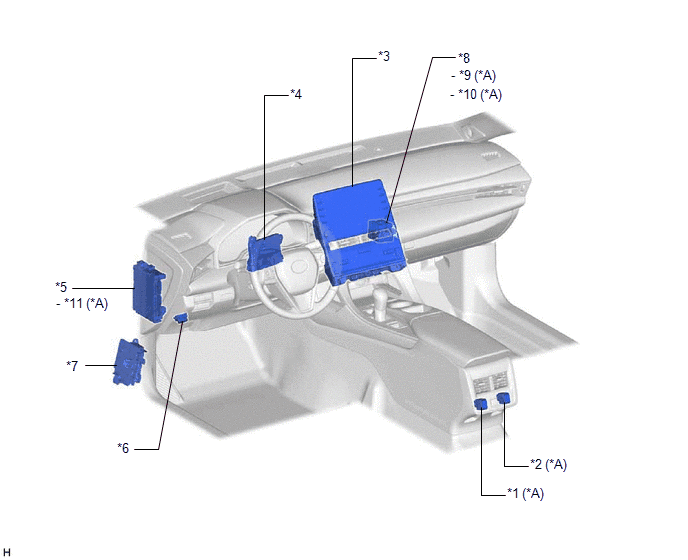

| *1 | SEAT HEATER SWITCH (LH) | *2 | SEAT HEATER SWITCH (RH) |
| *3 | SEAT HEATER SWITCH (RADIO AND DISPLAY RECEIVER ASSEMBLY) | *4 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 4 FUSE |
*6 | DLC3 |
| *7 | NO. 4 RELAY BLOCK ASSEMBLY - S/HTR F/R FUSE - S/HTR F/L FUSE |
*8 | NO. 3 RELAY BLOCK ASSEMBLY - S/HTR F/R RELAY |
| *9 | S/HTR R/R RELAY | *10 | S/HTR R/L RELAY |
| *11 | PANEL FUSE | - | - |

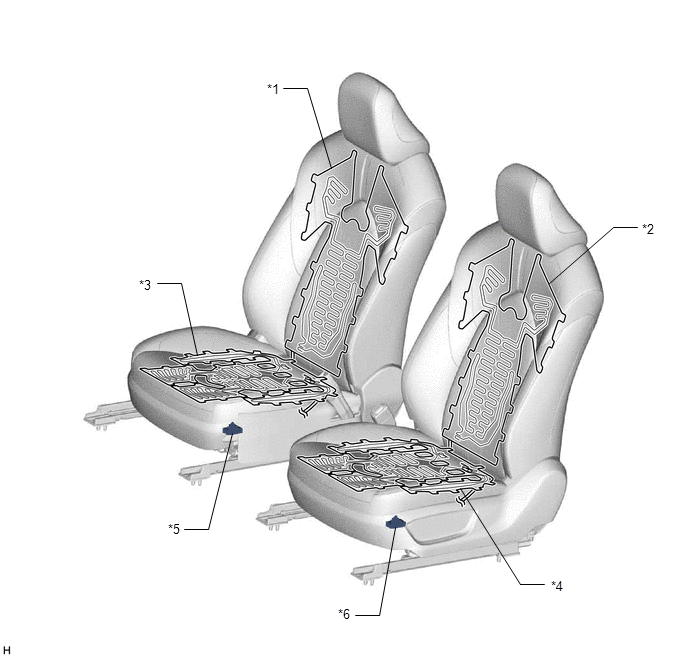

| *1 | FRONT SEATBACK HEATER ASSEMBLY RH | *2 | FRONT SEATBACK HEATER ASSEMBLY LH |
| *3 | FRONT SEAT CUSHION HEATER ASSEMBLY RH | *4 | FRONT SEAT CUSHION HEATER ASSEMBLY LH |
| *5 | SEAT HEATER CONTROL SUB-ASSEMBLY RH | *6 | SEAT HEATER CONTROL SUB-ASSEMBLY LH |
